http3客户端实现

发表于 更新于 阅读次数： 本文字数： 15k 阅读时长 ≈ 14 分钟

继上一篇实现HTTP长连接的HTTP/1.1连接池实现已经过去半年

这一段时间发现了HTTP/1.1连接池无法解决的致命缺点：

在突发高并发场景下，客户端由于需要额外建连很容易退化成短连接

  • 在超高突增并发下和短链接几乎无异，我司由于业务特性就是这种情况

  • 即使突增并发不高，只要并发持续增长超过一定比例后，由于新建连接的tcp握手+ssl握手需要耗费大量的cpu，造成客户端和服务端的cpu不稳定，叠加新建连接的tcp慢启动因素带来了更多的超时。

    而HTTP/1.1一旦超时就需要断开连接重新建连，更多的建连带来了更多的超时，又带来了更多的建连，就造成了雪崩效应

HTTP/1.1压测

以下是一次模拟业务的简单压测，请求包使用了业务10K左右的post请求，响应包就只是“hello world”，qps缓慢增长以测试极限处理性能，可以发现在达到某个点以后，qps骤降，耗时突增

并且多次压测的结果均不一致（有时候3000qps就会过载），共同点是一旦发生过载，就立刻雪崩断崖下跌，并且大量耗费服务端（下图的go_server）的CPU

服务端不停地刷日志，提示TLS建连失败 reset by peer，因为我设置了客户端超时不进行四次挥手，而是直接reset以减少timewait

基于ngtcp2和nghttp3的实现

实际上在前文实现HTTP长连接中已经对HTTP的已知版本进行过调研了

当时的结论是，在客户端和服务端需要通过外网的长链接方案，要么简单使用HTTP/1.1，要么一步到位使用HTTP/3

当时对HTTP/1.1的雪崩其实有所预计，但是由于某个业务对接其他公司服务端的一些额外限制（单连接最多使用100次），更早的恶化了雪崩情况

因此HTTP/3的开发也就排入日程中了，根据http3的wiki，由于22年6月份才正式标准化HTTP/3，因此能选择的基础库余地也不多，最终选定了ngtcp2+nghttp3的方案

该方案通用性最好，并且在https://github.com/ngtcp2/ngtcp2/blob/release-1.9/examples/client.cc中有一个功能相当完备的实现，只需要在这个基础上修改一下即可

简化demo

由于这个demo近万行，核心代码文件client.cc也有3000行，我实现了一个简化demo在https://github.com/tedcy/nghttp3_simple_demo

编译步骤在README.md中

  • 在https://github.com/tedcy/nghttp3_simple_demo/tree/master的主分支下

    我提供了一个最简单实现，优化了一半的代码，去除了例如连接迁移等功能，并且大幅度的精简了配置项，从50项精简到了10多项核心配置

  • 在https://github.com/tedcy/nghttp3_simple_demo/tree/epoll_dev的分支下

    实现去除libev依赖

  • 在https://github.com/tedcy/nghttp3_simple_demo/tree/epoll_with_taf_http_dev的分支下

    • 对接taf_http这个请求序列化和响应反序列化的库

      为接入我司项目进行准备

    • 复用连接来投递请求

      demo是写死的Client类在连接成功后就发出全部请求，然后退出，这是一次性的，没有复用连接

      参考When can the client open new streams?中创建quic流的指导

      我在Client类中引入请求队列，来复用连接通过查询请求队列持续的发起请求，详见check_pushed_requests函数

BoringSSL和OpenSSL的冲突问题

ngtcp2是依赖BoringSSL来实现TLS1.3的，而我司C++的taf框架是基于业界标准OpenSSL的

虽然BoringSSL是OpenSSL的超集，对外暴露的符号都是兼容的，在简单的编译场景下可以直接替换，但是私有符号不同还是会造成冲突：

taf框架提供给业务的是静态库例如libtaf_by_openssl.a，里面包含了OpenSSL的私有符号

业务部门会依赖taf框架去编译静态库或者动态库对内或对外使用，比如某个编译产物libxxx.so库，它依赖的私有符号也是基于OpenSSL的，如果和libtaf_by_boringssl.a一起编译，会大量报错undefine reference

graph LR
    libtaf_by_openssl.a[原库：libtaf_by_openssl.a] --> OpenSSL[含有OpenSSL私有符号]
    libtaf_by_boringssl.a[替换为新库：libtaf_by_boringssl.a]
    libtaf_by_boringssl.a --> BoringSSL[含有BoringSSL私有符号]
    基于libtaf_by_openssl.a编译的libxxx.so -->|依赖OpenSSL私有符号| 报错[编译错误：Undefined Reference]

基于我所知的编译和链接原理，只能使用动态库隔离解决这个问题

直接依赖的动态库隔离

ngtcp2在链接BoringSSL生成libngtcp2.so动态库的时候，很贴心的使用了-fvisibility=hidden隐藏了全部的符号，并且使用gcc宏导出了所需的符号，例如

1
2
3
4
5
6
7
8
9
10
11
#include <stdio.h>

// 导出符号，即使全局隐藏也要让此符号可见
extern "C" void __attribute__((visibility("default"))) exported_function() {
    printf("This function is exported.\n");
}

// 不导出（默认被隐藏）
extern "C" void hidden_function() {
    printf("This function is hidden.\n");
}

编译并查看符号：

1
2
3
4
5
6
7
8
9
10
~ g++ -shared -fPIC -fvisibility=hidden -o libexample.so example.cpp
~ readelf -Ws libexample.so
readelf -Ws libexample.so|grep "function\|Symbol table\|Num:"
Symbol table '.dynsym' contains 10 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     9: 0000000000001150    19 FUNC    GLOBAL DEFAULT   12 exported_function
Symbol table '.symtab' contains 30 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
    20: 0000000000001163    19 FUNC    LOCAL  DEFAULT   12 hidden_function
    24: 0000000000001150    19 FUNC    GLOBAL DEFAULT   12 exported_function

hidden_function符号在动态库被加载的时候不会被引入到全局符号表中，甚至使用dlsym拿都无法提取

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#include <dlfcn.h>
#include <stdio.h>
#include <stdlib.h>

int main() {
    void* handle = dlopen("./libexample.so", RTLD_LAZY);
    if (!handle) {
        fprintf(stderr, "Error: %s\n", dlerror());
        return 1;
    }

    // 使用 dlsym 获取符号指针
    void (*function_ptr)() = (void (*)())dlsym(handle, "hidden_function");
    if (!function_ptr) {
        fprintf(stderr, "Error: %s\n", dlerror());
        dlclose(handle);
        return 1;
    }

    dlclose(handle);

    return 0;
}

编译并运行：

1
2
3
~ gcc dlsym.c -ldl -lexample -L.
~ ./a.out
Error: ./libexample.so: undefined symbol: hidden_function

但是这种方式会让业务的二进制强制新增一个动态库依赖，在一些特殊场景下，业务的二进制无法额外依赖某些动态库（该场景也不需要http3功能），因此我最终使用了可插拔的方案

基于dlopen的可插拔动态库隔离

核心思想是只导出需要使用的函数：

  • initHttp3：用于初始化整个http3库，传入一些配置项
  • createHttp3Conn：用于创建http连接

基于C++的动态库可以全程使用接口方式来定义需要导出的符号，和需要导入给动态库使用的符号，初版实现在https://github.com/tedcy/nghttp3_simple_demo/tree/epoll_with_taf_http_dev_dynamic_build_hide_boringssl

大致的核心代码如下：

demo接口头文件

在这个接口头文件中，只声名了接口，供动态库和主程序一起使用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// http3_interface.h

#pragma once

#include <string>
#include <memory>

struct Http3Config {
    // 配置参数
};

//用于主程序传入给动态库，依赖反转来反向调用主程序的日志库
struct TC_Http3LoggerInterface {
    virtual ~TC_Http3LoggerInterface() = default;
    virtual void log_debug(const char *file, int line, const std::string &msg) = 0;
    virtual void log_error(const char *file, int line, const std::string &msg) = 0;
};

//用于主程序传入给动态库，依赖反转来反向调用主程序的Http序列化库
struct Http3RequestInterface {
    virtual ~Http3RequestInterface() = default;
    // 请求数据结构
    virtual std::string getReqStr() = 0;
};

//用于动态库传出给主程序，使得主程序可以使用创建的Http3连接
struct Http3Connection {
    virtual ~Http3Connection() = default;
    virtual void push_request(const std::shared_ptr<Http3RequestInterface>& req) = 0;
    using Ptr = std::shared_ptr<Http3Connection>;
};

// 定义导出函数的类型
using InitHttp3Func = void(*)(TC_Http3LoggerInterface*, const Http3Config&);
using CreateHttp3ConnFunc = Http3Connection::Ptr(*)(const std::string& host, uint32_t port);
demo动态库

动态库实现了Http3连接，可以把请求投递到连接中进行处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
// http3_library.cpp

#include "http3_interface.h"
#include <iostream>
#include <memory>

class Http3ConnectionImpl : public Http3Connection {
public:
    Http3ConnectionImpl(TC_Http3LoggerInterface* logger)
        : logger_(logger) {}

    void push_request(const std::shared_ptr<Http3RequestInterface>& req) override {
        logger_->log_debug(__FILE__, __LINE__, "处理HTTP/3请求:" + req->getReqStr());
        // 实现请求处理逻辑
        logger_->log_debug(__FILE__, __LINE__, "请求处理完成");
    }

private:
    TC_Http3LoggerInterface* logger_;
};

static TC_Http3LoggerInterface* global_logger = nullptr;

extern "C" {

__attribute__((visibility("default"))) void initHttp3(TC_Http3LoggerInterface* logger, const Http3Config& config) {
    std::cout << "初始化HTTP/3库" << std::endl;
    global_logger = logger;
    global_logger->log_debug(__FILE__, __LINE__, "HTTP/3库已初始化");
}

__attribute__((visibility("default"))) Http3Connection::Ptr createHttp3Conn(const std::string& host, uint32_t port) {
    std::cout << "创建HTTP/3连接到 " << host << ":" << port << std::endl;
    if (global_logger) {
        global_logger->log_debug(__FILE__, __LINE__, "创建HTTP/3连接实例");
    }
    return std::make_shared<Http3ConnectionImpl>(global_logger);
}

}
demo主程序
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
// http3_client.cpp

#include "http3_interface.h"
#include <dlfcn.h>
#include <iostream>

#define HTTP3LibCallFunc(name, type, ...)                           \
    do {                                                            \
        using FuncType = type;                                      \
        auto _func = (FuncType)dlsym(HTTP3Lib::getHandle(), #name); \
        if (!_func) {                                               \
            std::cerr << "获取" << #name << "失败: " << dlerror() << std::endl;\
            abort();                                                \
        }                                                           \
        return _func(__VA_ARGS__);                                  \
    } while (0)

class TC_Http3Logger : public TC_Http3LoggerInterface {
public:
    void log_debug(const char *file, int line, const std::string &msg) override {
        std::cout << "[DEBUG] " << file << ":" << line << " " << msg << std::endl;
    }
    void log_error(const char *file, int line, const std::string &msg) override {
        std::cerr << "[ERROR] " << file << ":" << line << " " << msg << std::endl;
    }
};

class HTTP3Lib {
public:
    static void* getHandle() {
        static HTTP3Lib instance;
        return instance.handle_;
    }
private:
    HTTP3Lib() {
        handle_ = dlopen("./libhttp3.so", RTLD_NOW | RTLD_LOCAL);
        if (!handle_) {
            std::cerr << "加载libhttp3.so失败: " << dlerror() << std::endl;
            abort();
        }
        auto initFunc = (InitHttp3Func)dlsym(handle_, "initHttp3");
        if (!initFunc) {
            std::cerr << "获取initHttp3失败: " << dlerror() << std::endl;
            abort();
        }
        Http3Config config;
        static TC_Http3Logger logger;
        initFunc(&logger, config);
    }
    ~HTTP3Lib() {
        if (handle_) {
            dlclose(handle_);
        }
    }
    void* handle_ = nullptr;
};

static Http3Connection::Ptr createHttp3Conn(const std::string& host, uint32_t port) {
    HTTP3LibCallFunc(createHttp3Conn, CreateHttp3ConnFunc, host, port);
}

struct Http3Request : public Http3RequestInterface {
    std::string getReqStr() override {
        return "Hello World";
    }
};

int main() {
    // 创建HTTP/3连接
    auto conn = createHttp3Conn("example.com", 443);
    if (conn) {
        // 创建请求
        auto request = std::make_shared<Http3Request>();
        // 发送请求
        conn->push_request(request);
    }
    return 0;
}

编译执行：

1
2
3
4
5
6
7
8
9
~ g++ -std=c++11 -shared -fPIC http3_library.cpp -o libhttp3.so
~ g++ -std=c++11 -shared -fPIC -fvisibility=hidden http3_library.cpp -o libhttp3.so
~ ./main
[DEBUG] http3_library.cpp:27 初始化HTTP/3库
[DEBUG] http3_library.cpp:29 HTTP/3库已初始化
创建HTTP/3连接到 example.com:443
[DEBUG] http3_library.cpp:35 创建HTTP/3连接实例
[DEBUG] http3_library.cpp:13 处理HTTP/3请求:Hello World
[DEBUG] http3_library.cpp:15 请求处理完成
小结

基于dlopen的可插拔动态库隔离，相对于直接依赖的方式，主程序对动态库的耦合更少，在动态库缺失的时候，依然可以降级到不支持HTTP/3的版本

再通过共享接口头文件的技术，可以让C++的主程序和动态库的互相调用相对于C没有那么痛苦，需要一个一个dlsym导出各个符号

perHost连接池实现

每个Host对应一个连接池，这在HTTP/1.1是很容易理解的事情

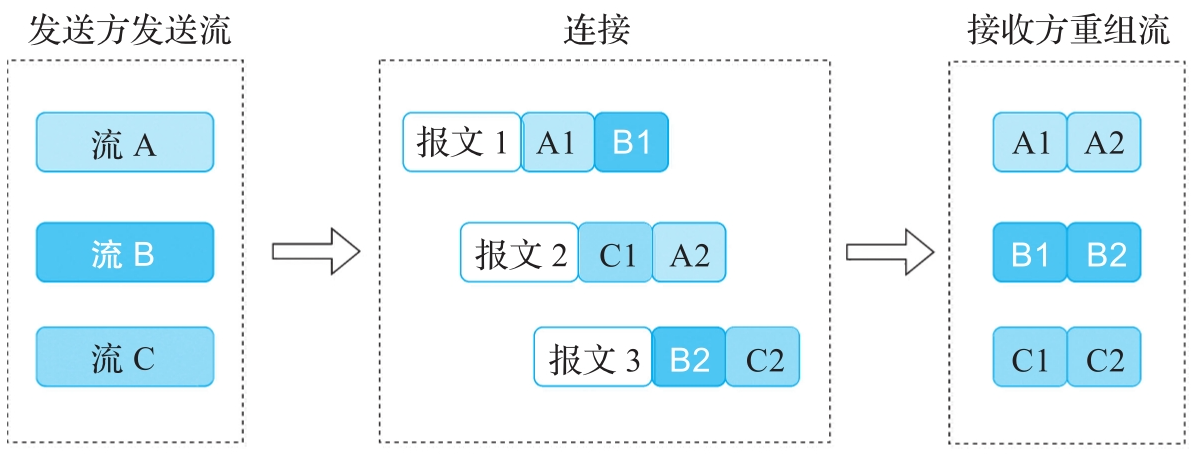

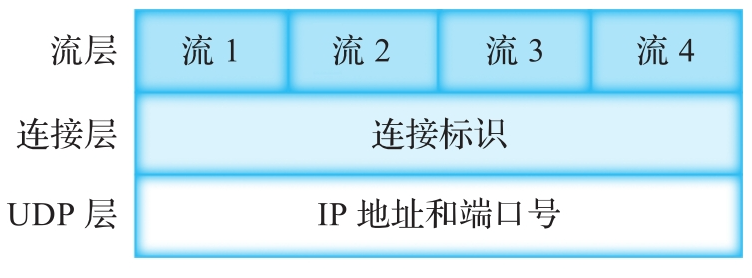

但是在HTTP/3，由于QUIC已经抽象出Stream来连接复用，并且不存在HTTP/2.0的TCP队头阻塞问题，因此应该只需要一条QUIC连接即可

主流实现方案

大部分的HTTP/3实现也是这样的，以下是各语言的选连接核心逻辑：

  • java：https://github.com/ptrd/flupke/blob/master/src/main/java/tech/kwik/flupke/impl/Http3ConnectionFactory.java#L38

  • go：https://github.com/quic-go/quic-go/blob/master/http3/transport.go#L269

  • python：https://github.com/aiortc/aioquic/blob/main/examples/http3_client.py#L388

那么为什么我还要实现perHost连接池呢？

这是因为我的HTTP客户端遵循taf框架历史包袱的语义，Client是一个单例，使用以下方式发起请求

1
Http::getInstance()->get("www.baidu.com");

而主流的HTTP实现都是可以自己创建Client（go的话是可以指定非默认Transport），在复杂问题上可以自己创建多个Client自己管理

1
2
3
4
//以下代码每个Client各能创建一条quic连接
Client c1, c2;
c1.get("www.baidu.com");
c2.get("www.baidu.com");

我的实现方案

作为单例实现，我必须提前于业务同学考虑，对于单个Host，是否有必要创建多条连接？

答案是有必要的，这有两个好处：

  • 假设对端单个Host有非常多IP的时候（实际业务有遇到过DNS解析出100多个IP的情况）

    多开连接有助于负载均衡

  • QUIC的服务端对单条QUIC会有各种各样的限制

    在握手阶段，通过TLS扩展的EncryptedExtensions消息发送，完整定义在https://www.iana.org/assignments/quic/quic.xhtml#quic-transport

    例如initial_max_streams_bidi指定了双向流的最大并发数，在大部分的服务端实现中默认为100，这显然算不上高并发

由于没有什么作业可以抄了，我的设计思路是遵循HTTP/1.1连接池的核心思想：LRU，最近使用的连接是最活跃的，不会因为空闲断开连接，优先使用

实际实现上可以大量复用HTTP/1.1连接池代码，抽象出连接类，把HTTP1.1的连接看作是并发为1的连接，把HTTP3.0的连接看作是并发为N的连接

  • 每次取连接从队头取

  • 取到连接后当并发耗尽时，将其从连接池中取出不再使用

  • 每个请求处理完毕后，将其重新加入连接池队头

深入理解QUIC

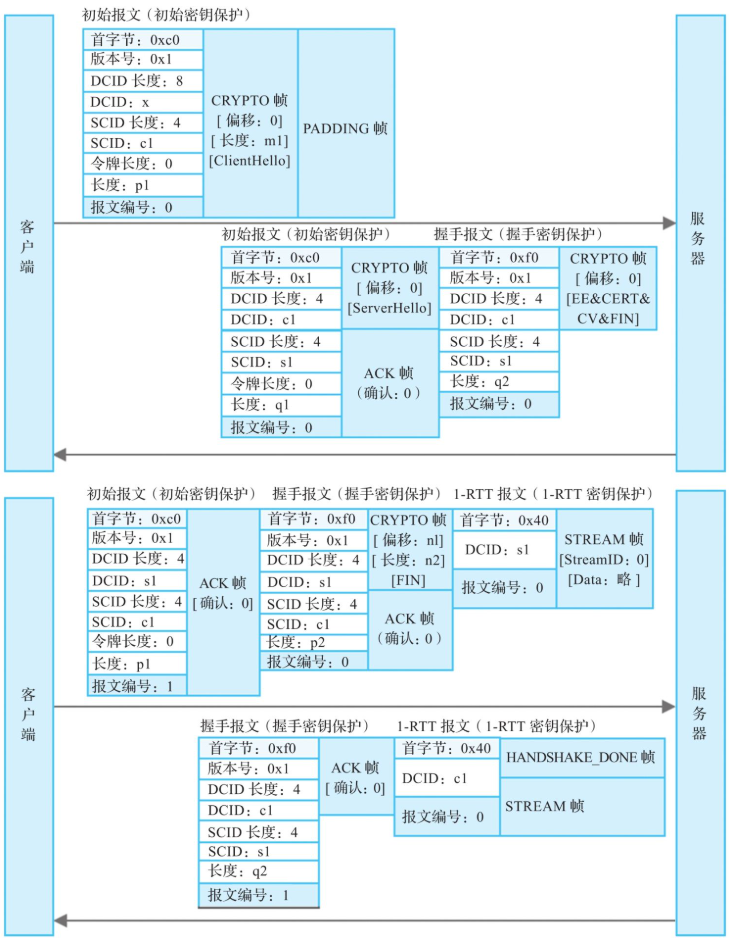

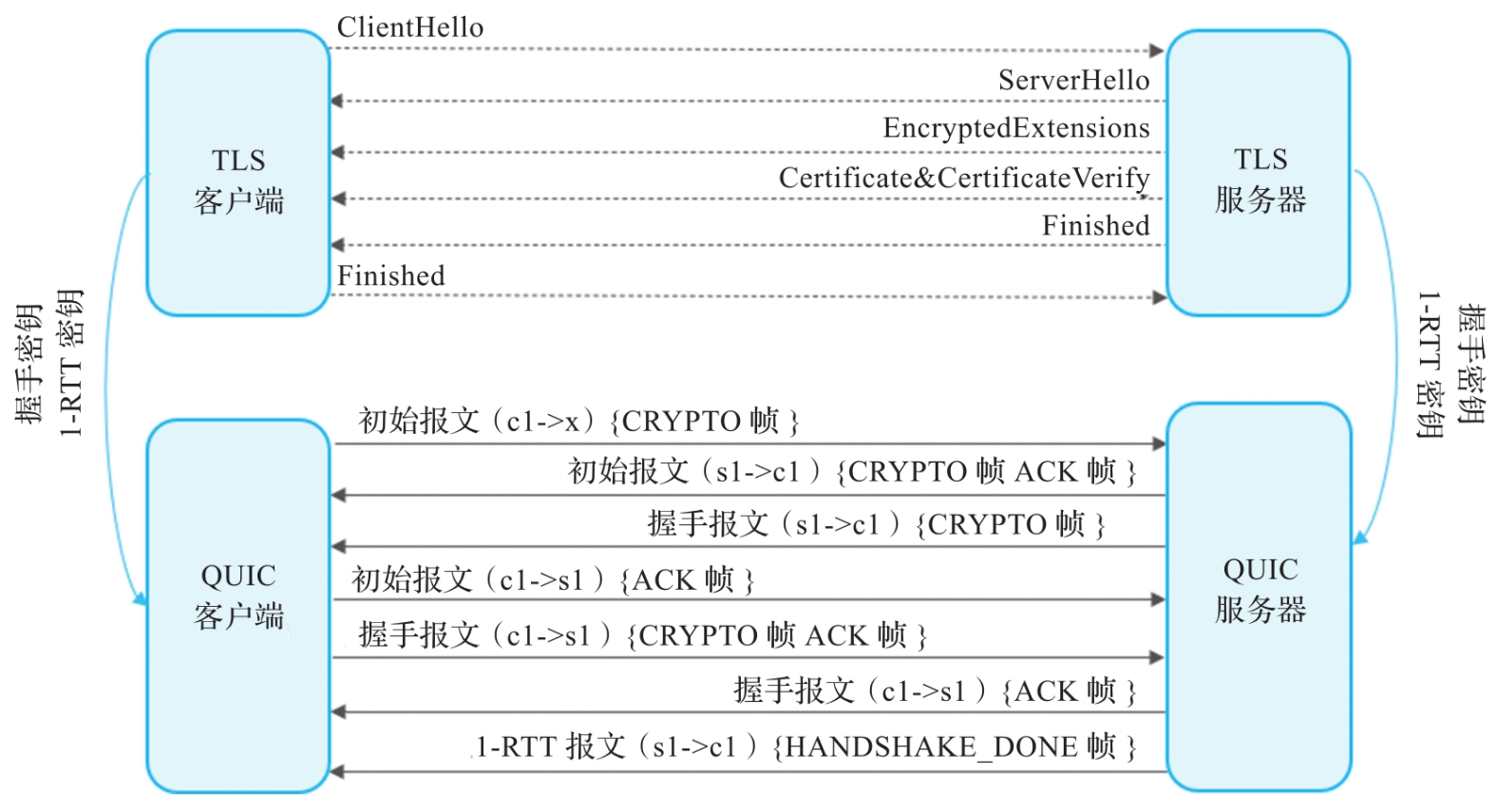

QUIC握手

HANDSHAKE_DONE帧

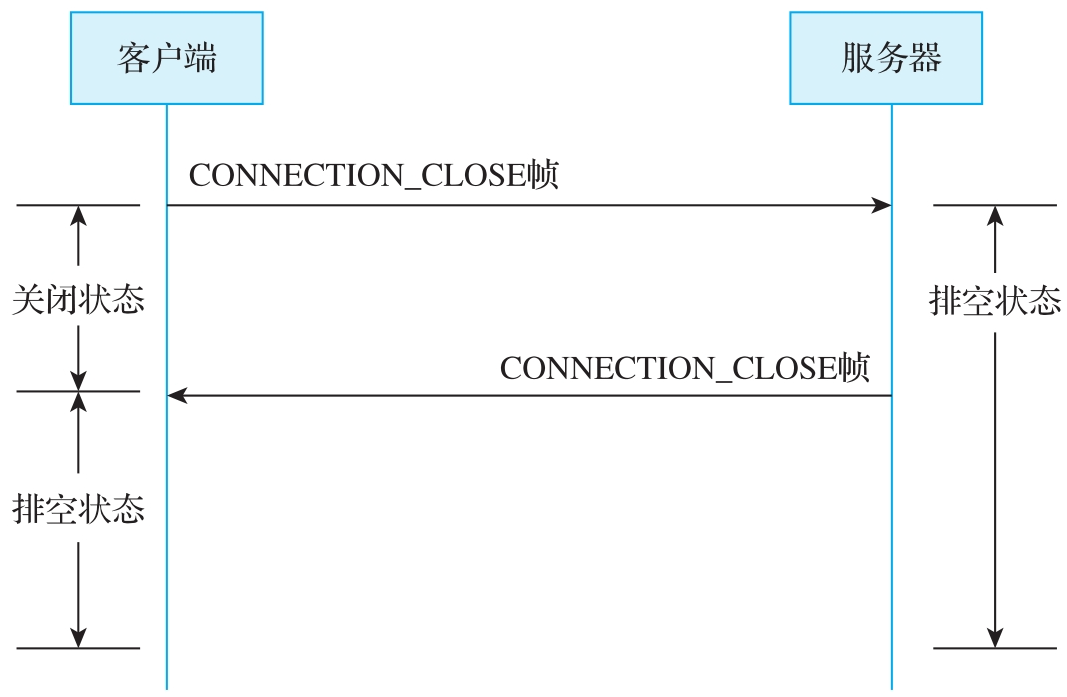

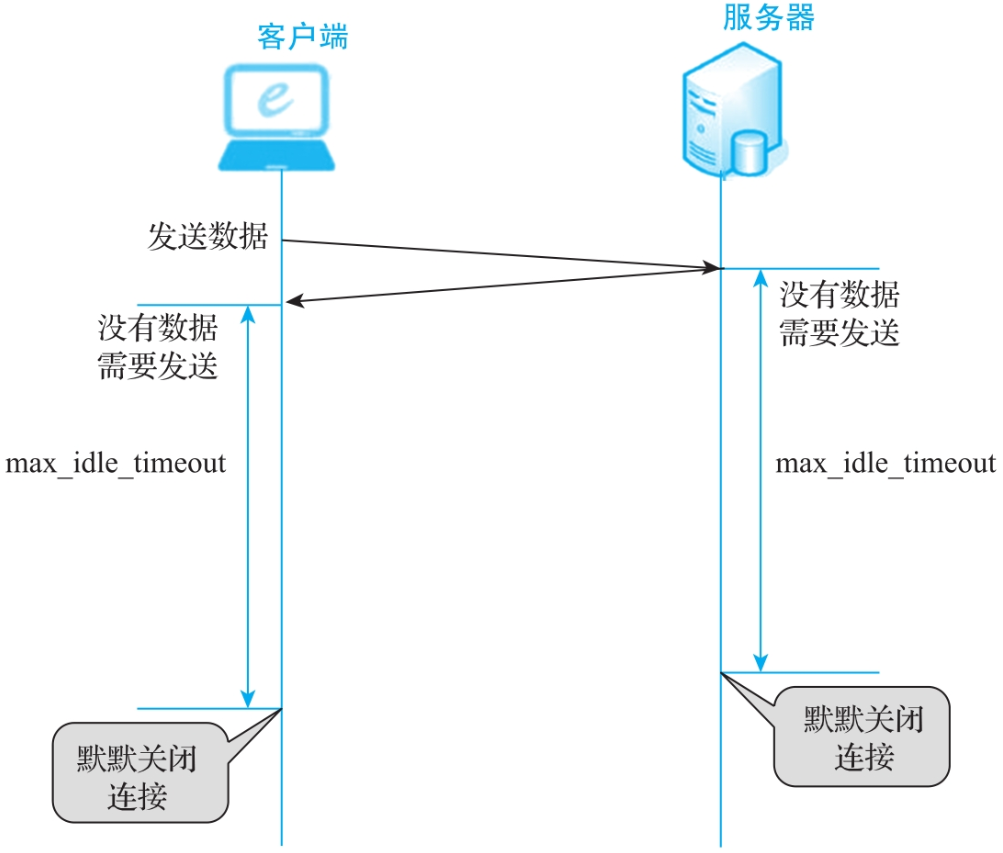

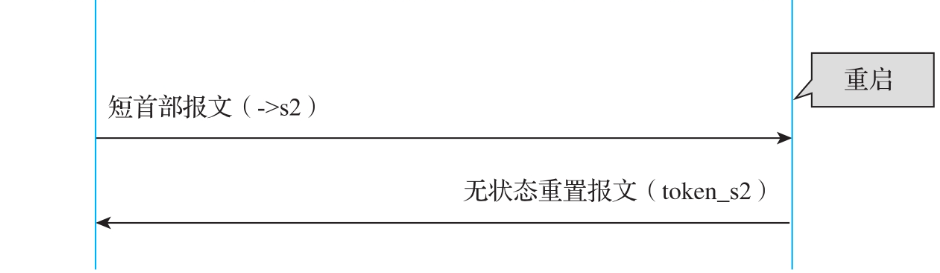

QUIC断开连接

附录

HTTP3细节实现

类图

classDiagram
class TC_HttpConnKey {
    string proxyAddr
    int proxyPort
    string targetAddr
    int targetPort
    bool isHttps
}
class HttpConnInterface {
    +uint64_t getId()
}
class Timer {
    +pure virtual void onTimeout()
}
class HttpAsyncRequstInterface {
    +pure virtual void onRsp()
    +pure virtual void onException()
}
class Http1AsyncRequst {
    +void BindConn(Http1Conn*)
}
class Http1Conn {
    -shared_ptr~Http1AsyncRequst~ reqPtr
    +void setReqPtr(shared_ptr<Http1AsyncRequst>)
}
class Http1ConnPool {
    +void asyncGetConn(TC_HttpConnKey, shared_ptr~Http1AsyncRequst~)
    +void idleFunc()
    -map&lt;TC_HttpConnKey, TC_LRU&lt;unordered_map, uint64_t&gt;&gt; pool
}
class Http3AsyncRequst {
    +void BindConn(Http3Conn*)
}
class Http3AsyncRequstInterface {
    +int64_t stream_id
}
class Http3Conn {
    -list~shared_ptr~Http1AsyncRequst~~ reqPtrs
    +Http3Conn(Epoller, TimeoutQueue)
    +void push_requests(shared_ptr~Http3AsyncRequst~)
    +void check_pushed_request()
}
class Http3ConnPool {
    +void asyncGetConn(TC_HttpConnKey, shared_ptr~Http3AsyncRequst~)
    +void idleFunc()
    -map~TC_HttpConnKey, uint64_t~ pool
}
class TimeoutQueue {
    +void push_timer(shared_ptr~HttpTimer~ timer)
}
class EventLoop {
    -Epoller poll;
    -TimeoutQueue q;
    +void run()
}
class HttpAsync {
    +void doAsyncHttp1Request()
    +void doAsyncHttp3Requst()
}
Http3ConnPool ..> Http3Conn
Http3Conn ..> Http3AsyncRequst
Http3Conn ..|> HttpConnInterface
Http3AsyncRequst --|> HttpAsyncRequstBase
Http3AsyncRequst --|> Http3AsyncRequstInterface

Http1ConnPool ..> Http1Conn
Http1Conn ..> Http1AsyncRequst
Http1Conn ..|> HttpConnInterface
Http1AsyncRequst --|> HttpAsyncRequstBase

HttpAsyncRequstBase ..|> Timer
HttpAsyncRequstBase ..|> HttpAsyncRequstInterface
Http3Conn ..|> Timer
EventLoop ..> Timer
EventLoop ..> TimeoutQueue
Http3Conn ..> TimeoutQueue
HttpAsync ..> EventLoop
HttpAsync ..> Http1ConnPool
HttpAsync ..> Http3ConnPool

隔离HTTP1Req类和HTTP3Req类的独有成员

由于HTTP1和HTTP3的Conn都继承自HttpConnectionInterface这个Interface，HttpConnectionInterface的push_requests函数只能接受最基础的HttpAsyncRequstInterface

因此传入的Http3AsyncRequst类在变成HttpAsyncRequstInterface接口类后，需要通过dynamic_cast强制转换成Http3AsyncRequstInterface类，以获取到stream_id这个对HTTP1的Req类不透明的成员

细化HTTPReq和HTTPConn类图
classDiagram
    class HttpConnectionInterface {
        <<interface>>
        +push_requests(shared_ptr~HttpAsyncRequestInterface~ req)
    }
    class HttpAsyncRequestInterface {
        <<interface>>
        +onRsp()
        +onException()
    }
    class HttpAsyncRequestBase {
        +onRsp()
        +onException()
    }
    class Http1AsyncRequest {
        +BindConn(Http1Conn*)
    }
    class Http3AsyncRequestInterface {
        <<interface>>
        +int64_t stream_id
        +static Http3AsyncRequestInterface* cast(req)
    }
    class Http3AsyncRequest {
        +BindConn(Http3Conn*)
    }
    class Http1Conn {
        +push_requests(shared_ptr~HttpAsyncRequestInterface~ req)
    }
    class Http3Conn {
        +push_requests(shared_ptr~HttpAsyncRequestInterface~ req)
        +processRequests()
    }
    HttpConnectionInterface <|-- Http1Conn
    HttpConnectionInterface <|-- Http3Conn

    HttpAsyncRequestInterface <|.. HttpAsyncRequestBase
    HttpAsyncRequestBase <|-- Http1AsyncRequest
    HttpAsyncRequestBase <|-- Http3AsyncRequest

    Http3AsyncRequestInterface <|.. Http3AsyncRequest

    Http3Conn ..> Http3AsyncRequestInterface

    note for HttpConnectionInterface "push_requests函数只能接受HttpAsyncRequestInterface"
    note for Http3Conn "push_requests函数内通过dynamic_cast<br>获取Http3AsyncRequestInterface，以访问Http3独有成员"
    note for Http3AsyncRequestInterface "包含Http3独有成员，如stream_id"
接口头文件核心代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// 基础异步请求接口
class HttpAsyncRequstInterface {
public:
    virtual ~HttpAsyncRequstInterface() = default;
    virtual void onRsp() = 0;
    virtual void onException() = 0;
};

// Http3 特有的异步请求接口
class Http3AsyncRequstInterface {
public:
    virtual ~Http3AsyncRequstInterface() = default;
    int64_t stream_id = -1;
    static Http3AsyncRequstInterface* cast(HttpAsyncRequstInterface* req) {
        return dynamic_cast<Http3AsyncRequstInterface*>(req);
    }
};

// 基础异步请求基类
class HttpAsyncRequstBase : public HttpAsyncRequstInterface {
    // 实现 onRsp 和 onException
};

// Http3 异步请求类，继承自 HttpAsyncRequstBase
class Http1AsyncRequst : public HttpAsyncRequstBase {
};

// Http3 异步请求类，继承自 HttpAsyncRequstBase 和 Http3AsyncRequstInterface
class Http3AsyncRequst : public HttpAsyncRequstBase, public Http3AsyncRequstInterface {
};
动态库核心代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// Http3 连接类
class Http3Conn {
public:
    void push_requests(std::shared_ptr<HttpAsyncRequstInterface> req) {
        // 存储请求
        reqPtrs.push_back(req);
    }

    void processRequests() {
        for (auto& req : reqPtrs) {
            if (auto http3Req = Http3AsyncRequstInterface::cast(req.get())) {
                // 访问 Http3 特有的数据
                int64_t sid = http3Req->stream_id;
                // 处理 Http3 请求
            }
        }
    }

private:
    std::list<std::shared_ptr<HttpAsyncRequstInterface>> reqPtrs;
};
