分析一次由PMTU黑洞导致的TCP Send-Q堆积问题

发表于 更新于 分类于 阅读次数： 本文字数： 4.8k 阅读时长 ≈ 4 分钟

TLDR

这几天在一台源端机器上的内网长连接服务经常遇到一个网络问题：收包正常，发包卡住。卡住时43112长连接的Send-Q持续堆积，抓包能看到IP Total Length=1500的TCP包不断重传。

用ping -M do -s 1472探测目标机器时，Linux收到mtu=1476的错误并更新本地PMTU缓存。缓存更新后，业务连接发包变小，服务恢复。

这说明原因不在应用没有读socket，也不是本机网卡丢包。更合理的解释是：源端机器到部分10.x目标的路径实际只能通过1476字节IP包，但TCP连接一开始仍按1500字节IP包发送。长期看，要么让路径上的PMTU发现稳定工作，要么在主机或网关上明确限制这条路径的MTU策略。

现象

问题发生时，这个长连接服务表现得很直接：收包正常，发包卡住。先看43112端口的TCP连接：

1
sudo netstat -nt | grep ESTABLISHED | grep 43112

当时看到：

1
2
tcp 0 191103 10.74.110.20:43112 10.168.209.211:36502 ESTABLISHED
tcp 0 127405 10.74.110.20:43112 10.168.216.119:50842 ESTABLISHED

这里第一列0是Recv-Q，第二列191103 / 127405是Send-Q。也就是说，本机接收没堆积，从本机发往对端的数据已经进入发送队列，但迟迟没有被对端确认。

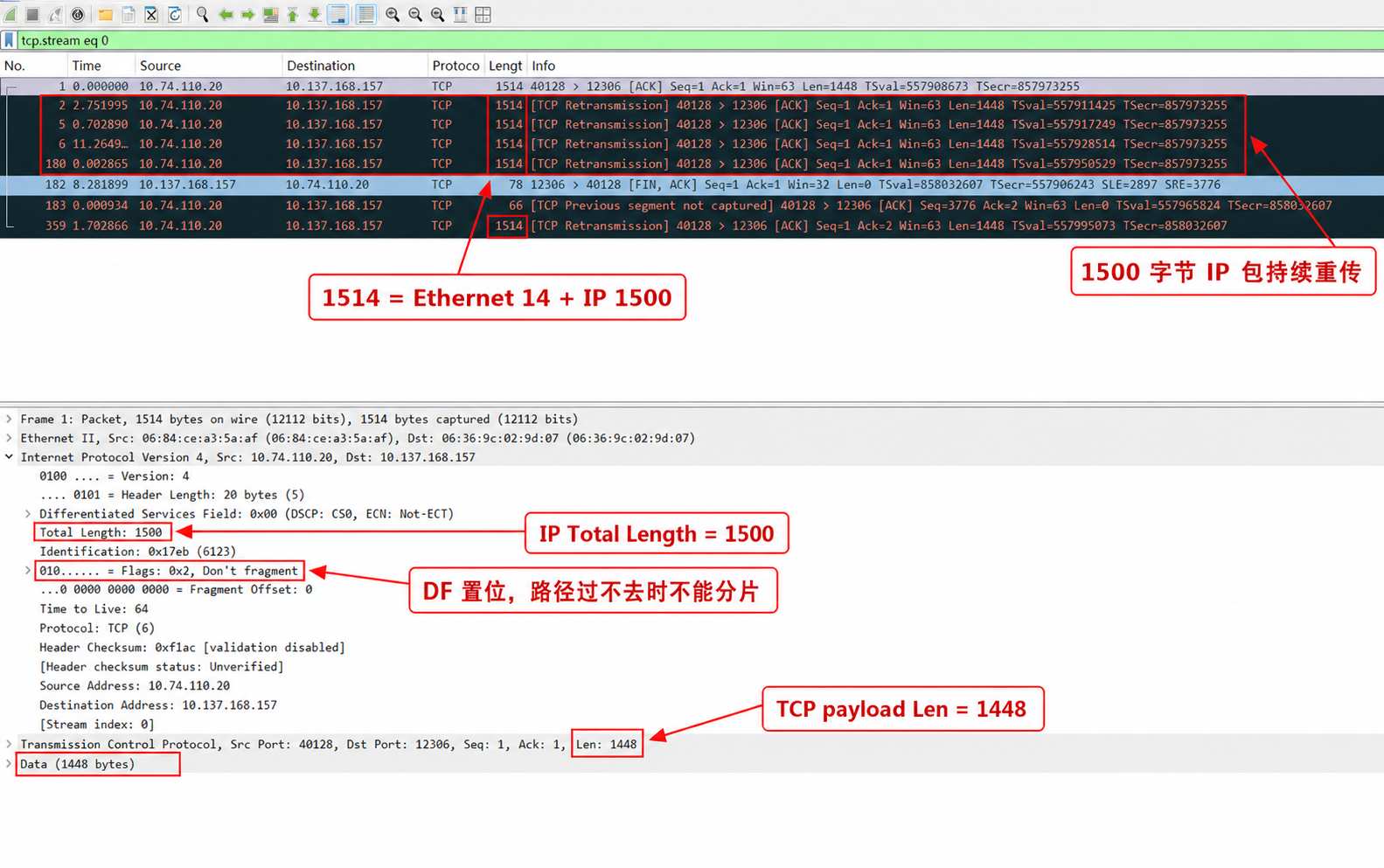

抓包看同一类连接，可以看到1500字节IP包持续重传：

图里几个字段比较关键：

字段 含义
Frame Length 1514 以太网帧长度，包含14字节Ethernet头
IP Total Length 1500 真正的IP包长度
TCP Len 1448 TCP payload长度
Don't fragment DF置位，中间设备不能分片

也就是：

1
2
IP 1500 = Frame 1514 - Ethernet 14
TCP payload 1448 = IP 1500 - IP/TCP/Timestamp头 52

其中52字节来自这次TCP包里的IP/TCP头部和TCP Timestamp option：

1
2
3
4
5
IP header        20
TCP header       20
TCP Timestamp    12
-------------------
合计             52

但52不是永远固定的。如果没有TCP Timestamp option，常见头部开销会是40字节；如果还有其他TCP option，开销可能更大。

这一节先只看现象：源端发送方向正在持续重传IP length 1500且DF置位的TCP包。后文统一用IP length / MTU讨论，关键证据就是这个IP length 1500的DF包在持续重传。

定位和处理

临时恢复

当时的临时恢复方式，是用DF ping构造一个IP length 1500的包去探测目标机器。ping -s填的是ICMP payload长度，所以入参要从目标IP包长度里减出来：

1
ICMP payload 1472 = IP 1500 - IP header 20 - ICMP header 8

实际执行：

1
ping -M do -s 1472 10.168.209.211

输出：

1
2
3
PING 10.168.209.211 (10.168.209.211) 1472(1500) bytes of data.
ping: local error: message too long, mtu=1476
ping: local error: message too long, mtu=1476

所以这条命令是在测试：到10.168.209.211的路径能不能通过IP length 1500且DF置位的包。返回mtu=1476说明路径上某个设备告诉Linux：1500过不去，这条路径最大只能过1476。

再看路由缓存：

1
ip route get 10.168.209.211

能看到：

1
2
10.168.209.211 via 10.74.104.1 dev enp105s0 src 10.74.110.20 uid 0
    cache expires 48sec mtu 1476 advmss 1400

这个输出里真正解释恢复的是mtu 1476：它限制的是本机发往这个目标时的IP包总长度。

这就是为什么执行一次ping后服务会恢复：ping触发了Linux的PMTU学习，内核临时记住到这个目标的路径MTU是1476。后续业务TCP发包不再尝试IP length 1500，而是被限制到1476以内；包变小后能通过中间路径，连接就恢复了。

为什么会卡住

Linux自动学习路径MTU依赖一种ICMP错误：

1
ICMP Destination Unreachable: fragmentation needed

中间设备收到一个过大的DF包时，如果它能正常返回这个ICMP，Linux就能知道：

1
这个目标方向最大只能发mtu=1476。

然后它会更新PMTU缓存，后续TCP包变小。

问题在于，这个ICMP返回并不总是稳定。实际抓包时能看到机器收到了一部分这类ICMP：

1
2
10.74.105.69 > 10.74.110.20:
    ICMP 10.168.209.211 unreachable - need to frag (mtu 1476)

但也能看到一些正在卡住的TCP连接仍然持续重传IP length 1500的DF包。这说明网络不是完全不回ICMP，而是ICMP返回不稳定，可能被过滤、限速，或者不同目标经过的路径不完全一致。没收到对应ICMP的连接，就无法及时学习mtu=1476，只能持续发1500字节IP包，然后RTO重传。

这也是为什么有时候卡几分钟自己好了，有时候能卡半小时：一旦某个目标方向收到了有效ICMP，PMTU缓存就会更新；如果一直没收到，对应连接就只能靠TCP超时和重传慢慢耗。

更完整的确认命令放在附录，核心判断是：Send-Q堆积、连接还没学到MTU 1476、抓包看到DF置位的大包持续重传。

修复方向

机器侧路由配置

原本路由里的advmss 1400是运维提前配置的静态路由属性，不是临时执行ping后Linux通过PMTU学习出来的。ip route show能看到它已经在路由上：

1
10.0.0.0/8 via 10.74.104.1 dev enp105s0 advmss 1400

这次要补的是发包方向的mtu 1476：

1
ip route replace 10.0.0.0/8 via 10.74.104.1 dev enp105s0 mtu 1476 advmss 1400

两者限制的是不同的数据流：

  • advmss 1400约束本机对外声明的TCP MSS，主要影响对端发回本机的一侧。
  • mtu 1476才限制本机发往10.0.0.0/8的IP包总长度，避免本机继续发IP length 1500。

这次的问题在于：之前只有advmss 1400，少了发包方向的mtu 1476，所以本机发包方向仍会出问题。

网关侧 MSS clamp

MSS clamp是网关在转发TCP SYN/SYN-ACK时改MSS选项，和本机ip route mtu是两类配置。它不改变路由表里的MTU，也不直接告诉Linux某条路径只能过多大的IP包；它只是把TCP握手里双方声明的payload上限压低，让后续TCP数据段更容易落在路径可承载的范围内。

这次用模拟服务端做了一次验证。对端服务侧抓到自己发出的SYN-ACK还是mss 1460：

1
2
10.168.209.211.36502 > 10.74.106.52.38940:
    Flags [S.], options [mss 1460,sackOK,TS val ...,wscale 11]

但源端机器侧收到同一个SYN-ACK时，MSS已经变成1400：

1
2
10.168.209.211.36502 > 10.74.106.52.38940:
    Flags [S.], options [mss 1400,sackOK,TS val ...,wscale 11]

这说明路径上确实有网关侧MSS clamp。它对TCP连接有帮助，但只能约束TCP payload，不影响ICMP/UDP。

不过这也不表示UDP组件天然更危险。裸UDP是应用自己决定每个datagram多大，但很多成熟协议库会在协议层主动控制包长：

  • QUIC要求初始包至少1200字节，常见实现也会把普通发送包控制在一个保守范围内。
  • ngtcp2里默认的NGTCP2_MAX_UDP_PAYLOAD_SIZE就是1200，PMTUD打开后才逐步探测更大的UDP payload，上限默认是1452。

也就是说，MSS clamp管不到UDP，但QUIC这类跑在UDP上的协议通常不会像随手sendto(4000)那样把一个大datagram直接丢给网络。

附录：确认和验证命令

发送队列

看有没有发送队列堆积：

1
2
3
4
ss -tn state established | awk '
NR > 1 && $2 + 0 > 0 && $4 ~ /^10\./ {
    print $2, $3, $4
}' | sort -nr | head -20

TCP连接状态

挑一个本地端口看TCP细节：

1
ss -tin state established | grep -A1 '10.74.110.20:43112'

典型可疑状态是：

1
2
3
Send-Q > 0
mss:1448 pmtu:8801
retrans:1/x lost:x backoff:x

如果已经学到正确PMTU，会更像：

1
mss:1424 pmtu:1476

这里的mss指的是TCP payload大小，和正文里的IP length / MTU不是同一个层级。按截图里的52字节IP/TCP/Timestamp头部开销，可以直接对应成下面这个表：

TCP payload IP length / MTU 含义
1448 1500 还在按 IP length 1500 发包
1424 1476 已经学到路径 MTU 1476

所以mss:1424来自当前发送方向已经学到MTU 1476，不是从advmss 1400算出来的。52只是这次抓包里的头部开销，不是永远固定的常数。

整台机器的网络计数

看整台机器的网络计数是否仍在增长：

1
nstat -az | egrep 'TcpRetransSegs|TCPTimeouts|TCPLostRetransmit|IcmpInDestUnreachs'

重点看：

计数 含义
TcpRetransSegs TCP重传segment数
TcpExtTCPTimeouts TCP RTO超时次数
TcpExtTCPLostRetransmit 重传包本身也被认为丢失
IcmpInDestUnreachs 收到ICMP Destination Unreachable，Frag Needed也在这里

网卡层的dropped/errors不一定涨，因为包对本机来说已经发出去了，真正丢在中间路径上。

抓包

抓目标TCP连接和所有ICMP：

1
2
sudo tcpdump -i enp105s0 -s 0 -w /tmp/mtu_blackhole_with_icmp.pcap \
'icmp or (host 10.168.209.211 and tcp port 43112)'

这里要包含icmp，因为ICMP Fragmentation Needed的源地址通常是中间网关，不一定是目标机器。如果只抓：

1
host <peer> and tcp port <port>

可能看不到PMTU学习依赖的ICMP。

这次抓包里重点看两类包：

包 看到的内容 含义
TCP重传包 IP Total Length=1500、Don't fragment 本机还在发不能分片的IP length 1500包
ICMP回包 fragmentation needed、mtu 1476 中间设备告诉本机：这条路径最大只能过1476字节IP包
