业务进程退出卡住：一次 FUSE readdir page lock 热点排查

发表于 分类于 ， 阅读次数： 本文字数： 35k 阅读时长 ≈ 32 分钟

这篇记录一次排障过程：从业务进程退出卡住、线程栈落到 __lock_page 开始，先用函数级 SystemTap 看这个 page lock 热点像哪类问题，再用字段级 SystemTap 往 cached readdir 里面看，最后回到 FUSE 源码解释为什么会卡住。

太长不看版

这个案例的表面现象是：业务进程退出时卡住，相关线程迟迟不能被完整回收。继续看线程状态和栈，卡点落在 Nydus/FUSE 的目录读取路径上。

可以先用一个图书馆类比理解：nydusd 像原始馆藏，目录项最初从这里来；第一次没有缓存时，FUSE 像抄写员，从 nydusd 拿目录项，同时写进内核里的公共抄本；后续使用缓存时，FUSE 像读抄本的人，拿着自己的书签从公共抄本里继续读。

正常情况下，第一次读目录时，FUSE 从 nydusd 拿目录项，同时把目录项写进公共抄本；后续再读时，reader 拿着自己的书签从这份抄本里继续读，读完一条记录，书签就往前挪。

这次卡住的过程可以这样理解：内核认为公共抄本是可用的，但 reader 一翻到抄本开头，就遇到一条读不下去的空记录；书签没有往前挪，下一轮又翻回同一页，表现成目录遍历线程一直卡住。

从修复方向看，它和上游后来修过的 FUSE 目录缓存竞争问题能对上。工程上更稳妥的处理，是升级到包含该修复的内核版本，比如较新的 Ubuntu 22.04 默认内核或 Ubuntu 24.04；旧 Ubuntu 20.04 / 5.4 内核线需要把这个问题当成目录遍历卡死风险来评估。

现象：进程退出后，仍有目录遍历线程卡在 D 状态

从进程层面看，业务进程已经进入退出后的 <defunct> 状态；从线程层面看，同一线程组里还有目录遍历线程处在 D 状态，也就是这些 task 还没有退出，只是卡在内核不可中断等待里。

这类线程的代表性栈是：

1
2
3
4
5
6
7
8
__lock_page
pagecache_get_page
fuse_readdir
iterate_dir
ovl_iterate
iterate_dir
ksys_getdents64
__x64_sys_getdents64

这条栈给了下一步方向：目录遍历线程已经卡在 overlay/FUSE 读目录这条内核调用链里。接下来先补一点读目录的背景知识，再回到 SystemTap 输出看它到底像哪类问题。

背景知识：读 overlay/FUSE 目录会经过哪些层

下面只补这次排障需要的三块背景：应用和 VFS 怎么读目录，FUSE directory cache 怎么写入和重放，以及这条 overlay 调用链怎么落到 lower FUSE。

目录读取的三层视角

同一次目录读取，在不同位置看到的入口和术语不一样。如果把这些层次混在一起看，就很容易误以为 readdir()、getdents64()、FUSE READDIR 是一一对应的。分成三层看会更清楚。

第一层是应用/C 库视角。业务进程或它的运行时库，通常只是像下面这样读一个目录流：

1
2
3
4
DIR *dir = opendir(path);
while ((de = readdir(dir)) != NULL) {
    /* 使用 de->d_name */
}

这里的 DIR *dir 可以先理解成“这次打开目录后的读取状态”。readdir(dir) 每次向用户代码返回一条目录项，但它可能只是消费 C 库已经缓存好的目录项，不一定每次都进入内核。

第二层是 Linux/VFS 视角。C 库目录流底下有一个目录 fd；当 C 库自己的目录缓冲区不够时，Linux/glibc 才会通过这个 fd 向内核补一批目录项，常见入口是 getdents64(fd, buf, count)。更准确地说，getdents64() 是 Linux 上补充目录项的内核入口；一次 readdir(dir) 调用不一定对应一次 getdents64()。

进入内核后，VFS 会把这个 fd 找回对应的 struct file。struct file 可以先理解成“内核里的这次打开目录实例”。它里面的 file->f_pos 记录这个目录流在内核看来读到哪里了；VFS 调文件系统 readdir 回调前，会把它放进 ctx->pos，回调结束后再写回去。源码位置是 fs/readdir.c:63-68；getdents64 入口在 fs/readdir.c:353-371。

1
2
3
4
5
6
7
8
9
10
11
12
13
应用/C 库:
    readdir(dir)
        -> 如果 C 库目录缓冲区还有内容，直接返回下一条
        -> 如果缓冲区不够，进入 Linux 内核补一批目录项

Linux/VFS:
    getdents64(fd, buf, count)
        -> fdget_pos(fd)
        -> 找到这个 fd 对应的 struct file
        -> iterate_dir(file, ctx)
            -> ctx->pos = file->f_pos
            -> file->f_op->iterate_shared(file, ctx)
            -> file->f_pos = ctx->pos

下面先把后面会用到的 fd、struct file、ff 和 fi 的关系讲清楚。

fd、struct file、ff 和 fi 的关系

前面说 getdents64(fd, ...) 会找到这个 fd 对应的 struct file。这里要多分清一个点：struct file 表示一次打开目录实例，不等于目录 inode 本身。

先看同一个 fd。VFS 通过 fd 找到这次打开目录对应的 struct file 后，后面几个 FUSE 变量都是顺着这个 file 取出来的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
getdents64(fd, ...)
    -> fdget_pos(fd)
    -> struct file *file

file
    -> file->private_data
        -> struct fuse_file *ff
            -> ff->open_flags & FOPEN_CACHE_DIR
               这个 open 允许优先尝试 cached readdir
            -> ff->readdir.pos / ff->readdir.cache_off
               当前 reader 的目录逻辑位置和缓存字节偏移

    -> file->f_inode
        -> struct fuse_inode *fi
            -> fi->rdc
                -> rdc.cached / rdc.size / rdc.pos
                   这个目录 inode 上的 readdir cache 元数据

    -> file->f_mapping
        -> 这个目录 inode 的 page cache
            + ff->readdir.cache_off
                -> page index / page 内 offset
                -> 当前 cached struct fuse_dirent

再看同一个目录被打开多次。这里保留路径名是为了强调：不同 fd 来自同一个目录，所以它们可以共享 inode 级状态。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
opendir("/mnt/x")
    -> fd 10
    -> struct file A
    -> fileA->private_data = ff_A
    -> fileA->f_inode = inode_X
    -> fileA->f_mapping = inode_X->i_mapping

opendir("/mnt/x")
    -> fd 11
    -> struct file B
    -> fileB->private_data = ff_B
    -> fileB->f_inode = inode_X
    -> fileB->f_mapping = inode_X->i_mapping

不同:
    fd 10 / fd 11
    struct file A / struct file B
    ff_A / ff_B

共享:
    inode_X
    struct fuse_inode *fi
    fi->rdc
    inode_X->i_mapping，也就是这个目录 inode 的 page cache

所以同一个目录的多次打开会共享 inode 级的目录 cache 和 fi->rdc，但每个打开实例都有自己的 ff->readdir 状态。

第三层：FUSE readdir 视角

到了 FUSE readdir 这一层，先不用急着记住每个字段，先看它从 VFS 进入后会分成哪两条路：uncached 路径向 nydusd 请求目录项，cached 路径从已有目录 cache 里读目录项。这里的 nydusd 是这次 FUSE 文件系统的用户态服务端；内核里的 FUSE readdir 需要向它请求真实目录项。

cache 写入、重放和偏移推进，后面会用 "a.py" / "long_name_b.py" 的例子再展开。这里先看 cached / uncached 两条分支的大概关系：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
file->f_op->iterate_shared(file, ctx)
    -> fuse_readdir(file, ctx)
        -> ff = file->private_data
        -> fi = file->f_inode 对应的 FUSE inode

        +-> cached 路径:
        |       fuse_readdir_cached(file, ctx)
        |           -> 看 fi->rdc 判断目录 cache 是否可用、已有多大
        |           -> 用 ff->readdir.cache_off 在 file->f_mapping 对应的目录 inode page cache 里找位置
        |           -> 从这个位置读取 cached struct fuse_dirent
        |           -> 读到有效目录项后推进 ctx->pos / ff->readdir.pos / ff->readdir.cache_off
        |
        +-> uncached 路径:
                fuse_readdir_uncached(file, ctx)
                    -> 向 nydusd 发 FUSE_READDIR / FUSE_READDIRPLUS
                    -> 把返回的目录项交给 VFS/getdents
                    -> 启用 FOPEN_CACHE_DIR 时，把同一批有效目录项写入 file->f_mapping
                    -> 更新 fi->rdc，读到末尾后标记 cache 完整

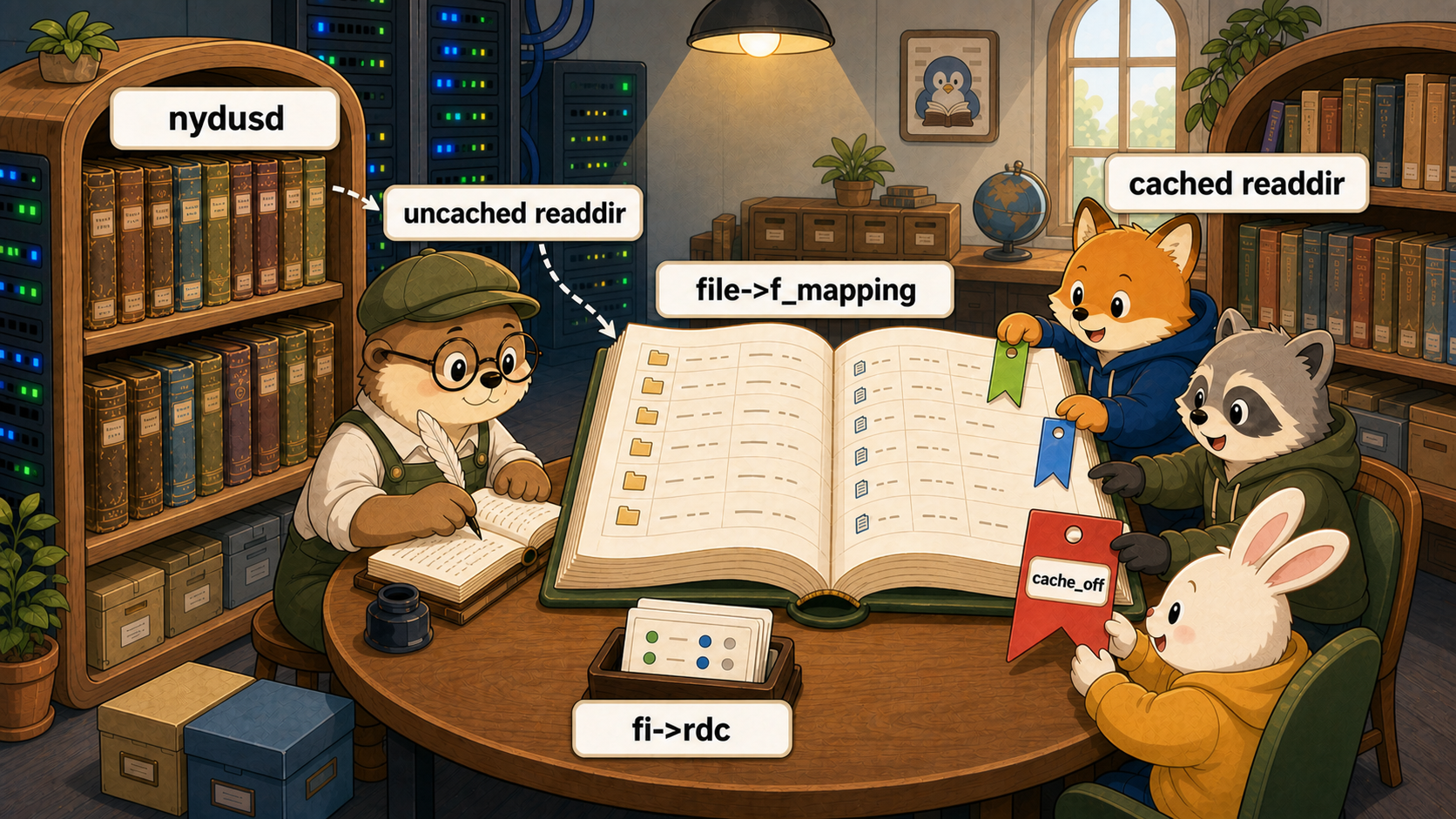

这张图里的几个对象，可以用图书馆类比来记：

  • nydusd：像原始馆藏，目录项最初从这里来。
  • FUSE uncached readdir：像抄写员，从 nydusd 拿目录项，一边交给 VFS，一边写进公共抄本。
  • FUSE cached readdir：像后续读抄本的人，直接从公共抄本里重放目录项。
  • file->f_mapping：对应公共抄本，也就是这个目录 inode 的 page cache，里面保存 FUSE directory cache 字节流。
  • fi->rdc.cached/size/pos：对应抄本状态，记录这份 cache 是否有效、已有多大、构建到哪个目录逻辑位置。
  • ff->readdir.cache_off：对应 cached readdir 的个人书签，也就是 FUSE directory cache 字节流里的缓存字节偏移。
  • ff->readdir.pos：对应这次 cached readdir 在目录逻辑位置上的进度，和 VFS 传下来的 ctx->pos 属于同一个坐标系。

图里标签写不下完整字段名，所以把 ff->readdir.cache_off 简写成了 cache_off。

再把这个类比放回前面两层，就能看到完整链路里每一层分别维护什么位置、读写哪一份状态：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
应用/C 库:
    readdir(dir)
        -> 要下一条目录项

C 库 / VFS:
    getdents64(fd, ...)
        -> 找到 struct file
        -> 维护目录逻辑位置:
               file->f_pos / ctx->pos

FUSE uncached readdir:
    -> 向 nydusd 请求目录项
    -> 像抄写员，把有效目录项写进公共抄本:
           file->f_mapping 对应的目录 inode page cache
    -> 更新公共抄本状态:
           fi->rdc.cached / fi->rdc.size / fi->rdc.pos

FUSE cached readdir:
    -> 不再问 nydusd
    -> 直接读公共抄本
    -> 用 cached readdir 的个人书签定位:
           ff->readdir.cache_off
    -> 读到有效目录项后推进个人书签

有了这张全链路图，下面再单独拆开“公共抄本”：FUSE directory cache 到底存在哪里、按什么偏移写入和重放。

FUSE readdir 的目录缓存模型

一个贯穿例子：第一次读写入 cache，后续读重放 cache

接下来把上面图里的“公共抄本”和“个人书签”用一个小目录具体展开。假设目录里有两个文件：

1
2
3
目录:
    "a.py"
    "long_name_b.py"

用户代码连续调用 readdir(dir) 时，看到的是一条条目录项：

1
2
3
4
DIR *dir = opendir(path)

第一次 readdir(dir) -> "a.py"
第二次 readdir(dir) -> "long_name_b.py"

这两次 readdir(dir) 不一定对应两次内核读取。更常见的情况是：第一次 readdir(dir) 发现 C 库目录缓冲区不够，于是通过 getdents64(fd, ...) 向内核补一批目录项；第二次 readdir(dir) 只是从 C 库自己的缓冲区里拿下一条。

1
2
3
4
5
6
7
8
9
应用/C 库:
    readdir(dir) 想返回下一条
        -> C 库目录缓冲区为空
        -> getdents64(fd, ...) 向内核补一批

Linux/VFS:
    fd -> struct file -> file->f_pos
    iterate_dir(file, ctx)
        -> ctx->pos = file->f_pos

第一次读这个目录时，FUSE directory cache 可能还没有准备好。如果目录打开时启用了 FOPEN_CACHE_DIR，uncached readdir 会一边把目录项交给 VFS/getdents，一边把同一批有效 struct fuse_dirent 写进 file->f_mapping 对应的目录 inode page cache。请求 offset 来自 ctx->pos，源码位置是 fs/fuse/readdir.c:341-344；写入 cache 的路径在 fs/fuse/readdir.c:117-143。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
第一次读，目录缓存还没准备好:

fuse_readdir(file, ctx)
    -> fuse_readdir_uncached(file, ctx)
        -> ctx->pos 表示这次请求从哪个目录逻辑位置开始
        -> 向 nydusd 发 FUSE_READDIR / FUSE_READDIRPLUS
        -> nydusd 返回一批 struct fuse_dirent:
               "a.py"
               "long_name_b.py"
        -> parse_dirfile()
            -> fuse_emit("a.py")
                -> dir_emit("a.py")
                    -> 交给 VFS/getdents，后面进入 C 库目录缓冲区
                -> fuse_add_dirent_to_cache("a.py")
                    -> 追加到 file->f_mapping 对应的目录 inode page cache
                    -> 更新这个目录 inode 上的 fi->rdc.size / fi->rdc.pos

            -> fuse_emit("long_name_b.py")
                -> dir_emit("long_name_b.py")
                    -> 交给 VFS/getdents，后面进入 C 库目录缓冲区
                -> fuse_add_dirent_to_cache("long_name_b.py")
                    -> 追加到 file->f_mapping 对应的目录 inode page cache
                    -> 更新这个目录 inode 上的 fi->rdc.size / fi->rdc.pos

        -> 读到目录末尾:
            -> fuse_readdir_cache_end()
                -> 把这个目录 inode 上的 fi->rdc.cached 标记为 true

这一步同时形成三类状态：应用拿到一批目录项；FUSE directory cache 字节流写进 file->f_mapping 对应的目录 inode page cache；fi->rdc.size / fi->rdc.pos / fi->rdc.cached 记录这份 cache 的大小、构建进度和是否完整。fuse_readdir_cache_end() 标记 cache 完整的源码位置是 fs/fuse/readdir.c:84-105。

后续再读同一个目录，如果这份 cache 已经有效，cached readdir 会直接重放 file->f_mapping 对应的目录 inode page cache 里的 FUSE directory cache 字节流，不再问 nydusd：

1
2
3
4
5
6
7
8
9
后续读，目录缓存已经有效:

fuse_readdir(file, ctx)
    -> ff = file->private_data
        -> fuse_readdir_cached(file, ctx)
        -> 检查 ctx->pos 和 ff->readdir.pos 是否匹配
        -> 用 ff->readdir.cache_off 去 file->f_mapping 对应的目录 inode page cache 里找位置
        -> 从 FUSE directory cache 字节流读取 cached struct fuse_dirent
        -> 读到有效目录项后交给 VFS/getdents

对应到类比中，第一次读是在形成公共抄本，后续 cached readdir 是拿着个人书签从这份抄本里继续读。具体读到 byte 几、两个位置怎么一起往前走，放到下一节展开。

两个坐标：目录逻辑位置 ctx->pos 和缓存字节偏移 cache_off

现在把 "a.py"、"long_name_b.py" 映射到 FUSE cached readdir 的内部字段。这里要分清两个坐标：

位置 代码字段 怎么理解
目录逻辑位置 file->f_pos / ctx->pos / ff->readdir.pos / dirent->off 这个目录流下一次应该从哪个逻辑位置继续读。dirent->off 会告诉内核读完当前目录项后，逻辑位置应该变成多少。
缓存字节偏移 ff->readdir.cache_off FUSE directory cache 字节流里读到第几个字节。它是 cached readdir 成功解析一条目录项后推进的内部位置。

reclen 表示一条 cached dirent 在 FUSE directory cache 字节流里占用的字节数。Linux 5.4 源码用 FUSE_DIRENT_SIZE(dirent) 计算，可以先理解成 struct fuse_dirent 固定头部长度 + namelen，再向 8 字节对齐。所以它不是固定值，名字越长通常占用越多。

把前面的两条目录项放进缓存后，可以从两个视角看：page cache 里按页存放，FUSE directory cache 逻辑上是一条连续字节流。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
这个目录 inode 的 page cache:
    file->f_mapping
        -> page index 0
             保存 FUSE directory cache 字节流的 byte [0, 4096)
        -> page index 1
             保存 FUSE directory cache 字节流的 byte [4096, 8192)
        -> ...

FUSE directory cache 字节流（逻辑上连续）:

byte 0              byte 32                         byte 96
  |                   |                               |
  v                   v                               v
+-------------------+-------------------------------+-------------------+
| fuse_dirent a.py  | fuse_dirent long_name_b.py    | fuse_dirent ...   |
| reclen = 32       | reclen = 64                   |                   |
+-------------------+-------------------------------+-------------------+

ff->readdir.cache_off = 0
    -> 下一次从 byte 0 开始解析

ff->readdir.cache_off = 32
    -> 下一次从 byte 32 开始解析

ff->readdir.cache_off = 64
    -> 已经在第二条 cached dirent 中间，这不是合法的下一条记录开头

ff->readdir.cache_off = 96
    -> 前两条 cached dirent 已经解析完

一次正常的 cached 重放里，两个坐标会一起往前走：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
VFS 进入文件系统前:
    file->f_pos = 0
    ctx->pos = file->f_pos = 0

FUSE cached readdir 初始状态:
    ff->readdir.pos = 0
    ff->readdir.cache_off = 0

读取缓存字节偏移 0:
    cached dirent = "a.py", dirent->off = 10, reclen = 32
    dir_emit("a.py")
    ctx->pos = 10
    ff->readdir.pos = 10
    ff->readdir.cache_off = 0 + 32 = 32

继续读取缓存字节偏移 32:
    cached dirent = "long_name_b.py", dirent->off = 20, reclen = 64
    dir_emit("long_name_b.py")
    ctx->pos = 20
    ff->readdir.pos = 20
    ff->readdir.cache_off = 32 + 64 = 96

VFS 返回前:
    file->f_pos = ctx->pos = 20

看到这里就能回答一个小问题：VFS 已经有 ctx->pos，FUSE 为什么还要记录 ff->readdir.pos？

ff->readdir.pos 的作用，是给当前 ff->readdir.cache_off 贴一个目录逻辑位置标签。VFS 每次进入 readdir 时只带来 ctx->pos，FUSE 需要判断旧的 ff->readdir.cache_off 还能不能沿用。判断方法就是比较：

1
ff->readdir.pos == ctx->pos

如果相等，说明当前缓存字节偏移正好对应这次 VFS 想继续读的位置，可以继续沿用旧 ff->readdir.cache_off。如果不相等，比如用户态做了 rewinddir(dir) / seekdir(dir, pos)，源码会把 FUSE 自己的缓存游标重置到开头。源码位置是 fs/fuse/readdir.c:443-446。

1
2
ff->readdir.pos = 0
ff->readdir.cache_off = 0

所以这个例子里最重要的关系是：dirent->off 推进目录逻辑位置，reclen 推进缓存字节偏移。两者都会往前走，但记录的是两件事。在类比里，目录逻辑位置更像这次目录读取要继续读的语义位置，ff->readdir.cache_off 才是个人书签落在公共抄本字节流里的位置。

回到这次线程栈，中间的 overlayfs 会把目录读取转到 lower FUSE 的真实目录文件上；所以后面 SystemTap 里看到的 fuse_readdir() / fuse_readdir_cached()，看的就是这一路 lower FUSE 调用。overlayfs 的真实路径转接细节放到附录 B：overlayfs 如何转到 lower FUSE file。

函数级 SystemTap：新的 readdir 请求有没有刷屏

有了前面的地图，现在回到 __lock_page 热点本身。函数级 SystemTap 先用来回答一个更粗的问题：这个 page lock 热点到底像哪类问题？相关输出见附录 A.2：函数级 SystemTap：先看方向的输出，完整脚本和运行环境见附录 A.1：复现入口。

SystemTap 现象 能先说明什么 不能单独说明什么
__lock_page 一秒十万级命中，热点是目录遍历线程。 业务进程的线程在 page lock 路径上高频活动。 还不能说明这个 page lock 属于哪个文件系统路径。
unlock_page() / wake_up_page_bit() 同样高频。 page lock 在反复释放和唤醒，单个 owner 永久持有 page lock 的可能性低。 还不能说明为什么释放后又马上回到同一个热点。
同一段采样时间里没看到 fuse_readdir() 函数入口反复触发。 page lock 热点很高的时候，没有看到新的 fuse_readdir() 调用一起刷屏。 还不能说明已经卡在 cached readdir 的哪一段。
同一段采样时间里没看到 fuse_readdir_uncached() 函数入口反复触发。 cached 路径没有持续退回 fuse_readdir_uncached()。 还不能直接说明 cached 路径已经在里面卡住打转。

虽然还看不到 cached readdir 里的字段，但这一步已经能先看出几件事：

  • page lock 很热；
  • lock/unlock/wake 都很热，说明 page lock 一直在被拿起、释放、唤醒；
  • fuse_readdir() 入口没有跟着刷屏；
  • fuse_readdir_uncached() 没有持续出现。

这里看的是函数入口。如果线程已经进入 fuse_readdir_cached()，并在里面反复 retry，函数入口不会每一轮都重新触发。

按前面的类比，这一步还没看到个人书签，只能先排除持续新进 readdir 和持续回原始馆藏抄写。

所以下一步直接看已经进入 cached readdir 的线程，弄清楚它为什么总是回到同一个位置。

继续往里看：cached readdir 当时读到哪里

函数级 SystemTap 之后，剩下的问题更具体：已经进入 cached readdir 的线程，当时到底读到哪段 cache？

这里最要紧的是两个问题：

1
2
当时读到哪个缓存位置？
那个位置上的 dirent 是什么？

字段级 SystemTap 的代表性输出如下。这里的 comm 和 pid 已脱敏，readdir_worker 代表目标业务进程里的目录遍历线程。L502、L539、L388、L553 是脚本自己打的标签，意思是“在源码对应行附近读到的字段”。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
L502 cached_state comm=readdir_worker pid=545450 ctx_pos=0 ff_pos=0 cache_off=0 index=0 fi_cached=1 fi_size=5264 ff_ver=14 fi_ver=14
L539 before_parse comm=readdir_worker pid=646710 cache_off=0 index=0 size=4096
L388 dirent comm=readdir_worker pid=646710 offset=0 namelen=0 ino=0 off=0 type=0
L553 retry_before_align comm=readdir_worker pid=646710 cache_off=0 index=0

-- summary --
__lock_page by comm:
  readdir_worker 1083276
cached L502 by comm:
  readdir_worker 1801839
parse L388 by comm:
  readdir_worker 1801840
retry L553 by comm:
  readdir_worker 1801839

先把这段输出里的字段逐个翻译一下：

字段 说明
fi_cached=1 也就是 fi->rdc.cached=1。内核认为这个 FUSE directory cache 字节流已经有效，可以走 cached readdir。
fi_size=5264 也就是 fi->rdc.size=5264，大于 PAGE_SIZE=4096。目录缓存范围至少覆盖 page index 0，读 page index 0 是在有效缓存范围内。
cache_off=0 也就是 ff->readdir.cache_off=0。当前 reader 正从 FUSE directory cache 字节流的开头重放。
ff_ver=14, fi_ver=14 也就是 ff->readdir.version == fi->rdc.version。这个样本没有命中 “cache version changed -> reset cache_off” 分支。
index=0 ff->readdir.cache_off >> PAGE_SHIFT 的结果。这台机器 PAGE_SIZE=4096，所以 PAGE_SHIFT=12；字段级 SystemTap 脚本里的 cache_off >> 12 和源码里的 cache_off >> PAGE_SHIFT 等价。
size=4096 当前按完整 page 解析，后面的 retry 分支会走 size == PAGE_SIZE。
offset=0, namelen=0, ino=0, off=0, type=0 当前 offset 读到的 struct fuse_dirent 字段值。

合起来看，这段输出说的是：当前 reader 从 cache_off=0 开始重放，读的是 page index 0 offset 0，而这个位置上的 struct fuse_dirent 是 namelen=0。

对应到类比中，公共抄本被认为可用，cached readdir 的个人书签在抄本开头，但书签指到的第一条记录是空的。

这里的 dirent 指向当前 page 里的一段缓存字节。cached readdir 先把 page index 0 映射成 addr，再用 ff->readdir.cache_off 算出 page 内 offset；源码里的 dirent = addr + offset，就是把这页缓存字节里从 offset 开始的位置按 struct fuse_dirent 解释。字段级 SystemTap 读到的 dirent->namelen=0，就是从这段缓存字节里读出的字段值。

字段如何从 P1 到 P4 这几个 probe 读出来，见附录 A.4：字段级脚本的四个 probe到 A.8；完整命令和 dbgsym 准备过程见附录 A.1：复现入口。

struct fuse_dirent 的最小结构是：

1
2
3
4
5
6
7
struct fuse_dirent {
    ino;
    off;
    namelen;
    type;
    name[];
}

把这些字段和前面的存放模型对应起来：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
FUSE readdir cache 状态
    fi->rdc.cached = 1
    fi->rdc.size   = 5264 > PAGE_SIZE

当前 reader 的缓存位置
    ff->readdir.cache_off = 0

FUSE directory cache 存放位置
    file->f_mapping
        -> 这个目录 inode 的 page cache
        -> page index 0
            -> offset 0

当前位置读到的 cached dirent
    offset = 0
    struct fuse_dirent { ino=0, off=0, namelen=0, type=0 }

到这里，我们已经知道它读到了什么：cache_off=0、index=0，page index 0 offset 0 的 struct fuse_dirent 是 namelen=0。index 来自 ff->readdir.cache_off >> PAGE_SHIFT；__lock_page 热点怎么接到这条 cached readdir 路径，放到附录 C：cache_off 为 0 为什么会表现成 __lock_page 热点。正文下面直接看死循环主线：namelen=0 为什么让 cache_off 不推进，retry 后为什么仍回到 page index 0。

看源码：cached readdir 为什么会死循环

现在把前面读到的字段带回源码看。

fuse_readdir() 一进来会先分两种情况：如果打开目录时有 FOPEN_CACHE_DIR，就先走 fuse_readdir_cached()；只有 cached 路径返回 UNCACHED，才会继续调用 fuse_readdir_uncached()。这里的 UNCACHED 是 readdir.c 内部的 sentinel，表示 cached 路径放弃、让外层改走 uncached 路径，不是用户态看到的错误码。源码位置是 fs/fuse/readdir.c:429、fs/fuse/readdir.c:576-580。

1
2
3
4
5
6
7
8
9
10
11
12
13
/* fs/fuse/readdir.c:565, func fuse_readdir() */
int fuse_readdir(struct file *file, struct dir_context *ctx)
{
    ...

    err = UNCACHED;                                 /* L576 */
    if (ff->open_flags & FOPEN_CACHE_DIR)
        err = fuse_readdir_cached(file, ctx);       /* L578 */
    if (err == UNCACHED)
        err = fuse_readdir_uncached(file, ctx);     /* L580 */

    ...
}

L578 进入 fuse_readdir_cached() 后，先按 ff->readdir.cache_off 算出的 page index 找到并锁住 page。锁住 page 之后，cached readdir 把这页映射成 addr，再调用 fuse_parse_cache() 解析当前页内容，随后释放 page lock。源码位置是 fs/fuse/readdir.c:514-543。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/* fs/fuse/readdir.c:431, func fuse_readdir_cached() */
static int fuse_readdir_cached(struct file *file, struct dir_context *ctx)
{
    ...

    page = find_get_page_flags(file->f_mapping, index,       /* L514 */
                               FGP_ACCESSED | FGP_LOCK);    /* L515 */
    ...
    addr = kmap(page);                              /* L539 */
    res = fuse_parse_cache(ff, addr, size, ctx);    /* L540 */
    kunmap(page);                                   /* L541 */
    unlock_page(page);                              /* L542 */
    put_page(page);                                 /* L543 */

    ...
}

先看 fuse_parse_cache() 的几个返回值分别是什么意思。源码里的 enum 定义在 fs/fuse/readdir.c:370-374：

返回值 含义 这个案例是否命中
FOUND_NONE 本轮没有解析出有效目录项。 命中。
FOUND_SOME 至少成功 dir_emit() 过一个目录项。 未命中。
FOUND_ALL 用户侧目录项 buffer 满了，先停下来。 未命中。
FOUND_ERR cached dirent 字节内容非法。 未命中。

fuse_parse_cache() 处理的是上一段代码里 addr 和 size 描述的那一页缓存字节。offset 是当前 reader 在这页里的缓存字节偏移，dirent = addr + offset 没有新建目录项，只是把这段缓存字节按 struct fuse_dirent 来解释。后面的 dirent->namelen 就是从这段缓存字节里读出的字段。源码位置是 fs/fuse/readdir.c:381-416。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/* fs/fuse/readdir.c:377, func fuse_parse_cache() */
static enum fuse_parse_result fuse_parse_cache(struct fuse_file *ff,
                                               void *addr, unsigned int size,
                                               struct dir_context *ctx)
{
    unsigned int offset = ff->readdir.cache_off & ~PAGE_MASK;  /* L381 */
    enum fuse_parse_result res = FOUND_NONE;                   /* L382, 初始结果 */

    for (;;) {                                                 /* L386, 解析当前 page */
        struct fuse_dirent *dirent = addr + offset;            /* L387 */
        unsigned int nbytes = size - offset;                   /* L388 */
        size_t reclen;                                         /* L389 */

        /* L391, namelen=0 会在 reclen 计算前退出循环 */
        if (nbytes < FUSE_NAME_OFFSET || !dirent->namelen)     /* L391 */
            break;

        reclen = FUSE_DIRENT_SIZE(dirent);                     /* L394 */

        if (WARN_ON(dirent->namelen > FUSE_NAME_MAX))          /* L396 */
            return FOUND_ERR;                                  /* L397 */
        if (WARN_ON(reclen > nbytes))                          /* L398 */
            return FOUND_ERR;                                  /* L399 */
        if (WARN_ON(memchr(dirent->name, '/', dirent->namelen) != NULL))
            return FOUND_ERR;                                  /* L400-L401 */

        if (ff->readdir.pos == ctx->pos) {                     /* L403 */
            res = FOUND_SOME;                                  /* L404 */
            if (!dir_emit(...))
                return FOUND_ALL;                              /* L407 */
            ctx->pos = dirent->off;                            /* L408 */
        }
        ff->readdir.pos = dirent->off;                         /* L410 */

        /* L411, 只有有效 dirent 才会推进缓存字节偏移 */
        ff->readdir.cache_off += reclen;                       /* L411 */

        offset += reclen;                                      /* L413 */
    }

    /* L416, namelen=0 直接 break 时，res 仍是初始的 FOUND_NONE */
    return res;                                                /* L416 */
}

这个案例刚好命中这个分支：

1
2
3
4
fi->rdc.cached = 1
fi->rdc.size   = 5264 > PAGE_SIZE
ff->readdir.cache_off = 0
page index 0 dirent   = namelen=0, ino=0, off=0, type=0

接着看 fuse_readdir_cached() 的 retry 路径。源码位置是 fs/fuse/readdir.c:460-562。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
/* fs/fuse/readdir.c:431, func fuse_readdir_cached() */
static int fuse_readdir_cached(struct file *file, struct dir_context *ctx)
{
    ...

retry:                                                        /* L460 */
    ...
    index = ff->readdir.cache_off >> PAGE_SHIFT;              /* L502 */

    if (index == (fi->rdc.size >> PAGE_SHIFT))                /* L504 */
        size = fi->rdc.size & ~PAGE_MASK;                     /* L505 */
    else
        size = PAGE_SIZE;                                     /* L507 */

    ...
    page = find_get_page_flags(file->f_mapping, index,        /* L514 */
                               FGP_ACCESSED | FGP_LOCK);     /* L515 */
    ...
    addr = kmap(page);                                       /* L539 */
    res = fuse_parse_cache(ff, addr, size, ctx);             /* L540 */
    ...

    if (res == FOUND_ERR)
        return -EIO;                                         /* L545-L546 */
    if (res == FOUND_ALL)
        return 0;                                            /* L548-L549 */

    /* L551-L554, 解析结果不是 ERR/ALL，且当前页是完整 page，就继续 retry */
    if (size == PAGE_SIZE) {                                   /* L551 */
        ff->readdir.cache_off =
            ALIGN(ff->readdir.cache_off, PAGE_SIZE);           /* L553 */
        goto retry;                                            /* L554 */
    }

    return res == FOUND_SOME ? 0 : UNCACHED;                   /* L562 */
}

把字段值放回前面的 cache 布局里看：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
这个目录 inode 的 page cache:
    file->f_mapping
        -> page index 0
             保存 FUSE directory cache 字节流的 byte [0, 4096)
        -> page index 1
             保存 FUSE directory cache 字节流的 byte [4096, 5264)
             这是最后一页，因为 fi->rdc.size = 5264

FUSE directory cache 字节流（现场读到的内容）:

byte 0                                                    byte 4096        byte 5264
  |                                                         |                |
  v                                                         v                v
+---------------------------------------------------------+----------------+
| page index 0                                            | page index 1   |
| struct fuse_dirent { ino=0, off=0, namelen=0, type=0 }  | tail bytes     |
| namelen = 0                                             |                |
+---------------------------------------------------------+----------------+
  ^
  |
  第 N 次解析:
      ff->readdir.cache_off = 0
      page index = 0
      page 内 offset = 0
      size = PAGE_SIZE = 4096
      namelen = 0
          -> fuse_parse_cache() 在 for 循环里 break
          -> 返回 FOUND_NONE
          -> ff->readdir.cache_off 仍然是 0

      retry:
          ALIGN(0, PAGE_SIZE) = 0
          goto retry
          |
          v

  第 N+1 次解析:
      ff->readdir.cache_off = 0
      page index = 0
      page 内 offset = 0
      -> 仍然解析 page index 0 的 byte 0
      -> page index 1 没有被读到

对应到类比中，个人书签没有被推进，按页对齐后仍然留在抄本开头，所以 retry 又读回同一页。

把这个过程放回目录读取的三层视角，循环发生在第三层的 cached readdir 内部：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
应用/C 库:
    readdir(dir)
        -> 如果 C 库目录缓冲区还有内容，直接返回下一条
        -> 如果缓冲区不够，进入 Linux 内核补一批目录项

Linux/VFS:
    getdents64(fd, buf, count)
        -> fdget_pos(fd)
        -> 找到这个 fd 对应的 struct file
        -> iterate_dir(file, ctx)
            -> ctx->pos = file->f_pos
            -> file->f_op->iterate_shared(file, ctx)
            -> file->f_pos = ctx->pos

FUSE:
    file->f_op->iterate_shared(file, ctx)
        -> fuse_readdir(file, ctx)
            -> ff = file->private_data
            -> fi = file->f_inode 对应的 FUSE inode

            +-> uncached 路径:
            |       fuse_readdir_uncached(file, ctx)
            |           -> 向 nydusd 发 FUSE_READDIR / FUSE_READDIRPLUS
            |           -> nydusd 返回 struct fuse_dirent 字节
            |           -> dir_emit(...) 把目录项交给 VFS/getdents
            |           -> 如果启用了 FOPEN_CACHE_DIR，把有效目录项写入 file->f_mapping 对应的目录 inode page cache
            |           -> 同时更新 fi->rdc.size / fi->rdc.pos
            |           -> 读到目录末尾后标记 fi->rdc.cached
            |
            +-> cached 路径:
                    fuse_readdir_cached(file, ctx)
                        -> fi->rdc.cached=1，fi->rdc.size 覆盖 page index 0
                        -> if ff->readdir.pos != ctx->pos:
                               ff->readdir.pos = 0
                               ff->readdir.cache_off = 0
                        -> 用 ff->readdir.cache_off 定位 FUSE directory cache 字节流
                        -> 这份字节流保存在 file->f_mapping 对应的目录 inode page cache
                        -> cache_off=0，所以 page index=0、page 内 offset=0
                        -> 锁 page index 0
                        -> 从 page index 0 offset 0 解析当前 cached struct fuse_dirent
                            +-> 有效目录项:
                            |       dir_emit(...)
                            |       ctx->pos / ff->readdir.pos 按 dirent->off 推进
                            |       ff->readdir.cache_off 按这条目录项占用的字节数推进
                            |
                            +-> 这次读到的字段:
                                    page index 0 offset 0
                                    namelen=0
                                    解析停止，返回 FOUND_NONE
                                    ff->readdir.cache_off 不推进
                                    ALIGN(0, PAGE_SIZE) 仍是 0
                                    goto retry 后仍然回到 page index 0

这解释了为什么 SystemTap 会同时看到：

  • __lock_page 很热：cached readdir 反复去锁 page index 0。
  • unlock_page() / wake_up_page_bit() 很热：page lock 一直在被释放、唤醒、再被拿。
  • fuse_readdir() 函数入口没有刷屏：这些活动发生在已经进入的 cached readdir 内部，没有不断新进函数入口。
  • fuse_readdir_uncached() 为空：没有持续退回 uncached 路径去问 nydusd。

空 dirent 可能来自哪里：FUSE readdir cache race

到这里，这一轮现场字段是这样的：线程进入了 FUSE cached readdir，读 page index 0 offset 0 时拿到空 struct fuse_dirent，ff->readdir.cache_off 没有推进，于是 retry 后仍然回到 page index 0。

如果前面的问题是“为什么一直读回同一处”，这里问的是“公共抄本开头为什么会留下空记录”。

page index 0 offset 0 为什么会是一条全 0 的空 dirent，还要继续看 cache 写入阶段发生了什么。目前最像的是 Linux 上游后来修复过的 FUSE readdir cache race。

上游修复的标题是 fuse: fix readdir cache race，对应 upstream commit 9fa248c65bdbf5af0a2f74dd38575acfc8dfd2bf。这条修复描述的是：两个 fuse_add_dirent_to_cache() 并发构建 readdir cache 时，可能留下一个没有正确填充的 page；后续 cached readdir 会读到这个 page。修复思路是：写满 page 后把 page 标记为 uptodate，读取时忽略 non-uptodate page。同一修复也进入了 5.15.79 stable，Red Hat 侧也有 Bug 2131391: fuse readdir cache sometimes corrupted 的发行版记录。

只看 Ubuntu 默认内核线，可以这样判断：

Ubuntu 默认内核线 判断
Ubuntu 20.04 默认 kernel 5.4 本文没有确认 5.4 默认内核线已经包含该修复；案例内核 5.4.0-48.52 明确早于上游修复。
Ubuntu 22.04 默认 kernel 5.15 Jammy linux changelog 在 5.15.0-65.72 里带入 v5.15.79 upstream stable，其中包含 fuse: fix readdir cache race；5.15.0-65.72 或更新版本可认为包含该修复。
Ubuntu 24.04 默认 kernel 6.8 6.8 晚于 upstream 修复进入主线的时间，默认包含该修复。

所以，工程上更稳的说法是：从案例使用的 Ubuntu 20.04 / 5.4.0-48 升级到 Ubuntu 22.04，并确保内核至少是 5.15.0-65.72，或者升级到 Ubuntu 24.04，都可以覆盖这个已知修复。

它和本文这次读到的字段能对上的地方是：

1
2
3
4
5
6
7
8
9
10
11
上游 bug 形态:
    readdir cache 竞争
        -> 可能留下未初始化或未完整填充的 page
        -> cached readdir 后续读取这个 page

本文字段级输出:
    fi->rdc.cached = 1
    fi->rdc.size   = 5264
    ff->readdir.cache_off = 0
    page index 0 offset 0
        -> struct fuse_dirent { ino=0, off=0, namelen=0, type=0 }

本地 Ubuntu 5.4.0-48 的 fuse_add_dirent_to_cache() 会通过 find_or_create_page() 拿 page，在新 page 的 offset 0 上 clear_page()，再 memcpy() 写入 dirent，并更新 fi->rdc.size / fi->rdc.pos。源码位置是 fs/fuse/readdir.c:32-88。这版源码里没有上游修复提到的 SetPageUptodate() / PageUptodate() 防护。

所以这里先停在一个保守说法：FUSE readdir cache race 和这些字段能对上。为什么 page index 0 offset 0 会变成空 dirent，还需要补丁验证或复现实验继续确认。

结论：这次排障每一步看到了什么

回头看，这次排障是一步一步往里查出来的。

函数级 SystemTap 这一段，主要拿来看几件事：

  • page lock 热点落在哪些线程上。
  • lock/unlock/wake 是否都在流转，还是某个线程一直拿着 page lock 不放。
  • fuse_readdir() 有没有跟着刷屏。
  • fuse_readdir_uncached() 有没有跟着刷屏。

字段级 SystemTap 再把 cached readdir 里面的关键字段读出来：

  • fi->rdc.cached=1，目录缓存已经被内核认为有效。
  • ff->readdir.cache_off=0，cached readdir 正从缓存字节流开头重放。
  • page index 0 offset 0 的 cached dirent 是 namelen=0。
  • retry 前 ff->readdir.cache_off 仍然是 0。

回到源码后，几个字段是这样串起来的：

  • 源码里的 cached/uncached 分叉。
  • ff->readdir.cache_off -> page index -> FGP_LOCK -> __lock_page 这条路径。
  • namelen=0 -> FOUND_NONE -> 不推进 ff->readdir.cache_off。
  • size == PAGE_SIZE -> ALIGN(ff->readdir.cache_off, PAGE_SIZE) -> retry。

这样看下来，这次卡住发生在 cached readdir 内部：字段级 SystemTap 直接打出了 cache_off=0 和空 dirent，FUSE cached readdir 的 retry 源码又解释了为什么下一轮还会回到同一页。函数级 SystemTap 的作用，是先把几个更普通的解释排掉。至于空 dirent 的来源，目前更像上一节的 FUSE readdir cache race。

按前面的类比看，SystemTap 看到的重点已经在公共抄本这边：cached readdir 在有效公共抄本里反复使用同一个停在原位的个人书签。

附录 A：SystemTap 复现入口、输出和字段读取方法

完整复现脚本已经放到 GitHub：tedcy/fuse-readdir-stap-lab。本文只保留运行入口、脚本索引和 P1-P4 字段读取方法；完整命令以 commit permalink 的形式引用，避免后续仓库更新导致行号漂移。

A.1 复现入口

这个 lab 基本也是按当时查看的顺序分两步：函数级 SystemTap 先看问题像什么，字段级 SystemTap 再直接读取 FUSE cached readdir 的关键字段。快速开始见 README.md L29-L65。

目标内核仍以 Ubuntu 20.04 5.4.0-48-generic / 5.4.0-48.52 为例。运行前需要满足这些条件：

  • 运行内核、kernel headers、System.map 和 dbgsym vmlinux 必须匹配。
  • Secure Boot / kernel lockdown 需要允许加载 SystemTap 生成的内核模块。
  • 字段级脚本依赖 Ubuntu dbgsym 里的 DWARF；函数级脚本不需要 dbgsym。
  • 复现时需要把 TARGET_READER_COMM 设置成实际卡在目录遍历里的线程名。

脚本入口如下：

步骤 GitHub 链接 作用
初始化环境 scripts/00-init-env.sh L1-L83 检查目标系统、安装基础依赖、创建复现实验目录并写入 repro-env.sh。
准备 headers scripts/01-prepare-kheaders.sh L1-L26 下载 Ubuntu kernel headers，并从 /proc/kallsyms 写出 System.map。
构建工具链 scripts/02-build-systemtap-toolchain.sh L1-L72 准备 gcc/binutils、elfutils 0.195 和 SystemTap 5.5。
最小自检 scripts/03-self-test.sh L1-L33 用 __lock_page kprobe 验证 SystemTap 能编译并加载模块。
函数级统计 scripts/04-run-function-level.sh L1-L34 运行 lock-page、lock-wake 或 readdir-entry 三组函数级脚本。
准备 dbgsym scripts/05-prepare-dbgsym.sh L1-L63 从 vmlinuz 取 Build ID，下载并校验匹配的 dbgsym vmlinux。
检查变量可见性 scripts/06-check-field-vars.sh L1-L29 用 stap -L 确认字段级脚本需要的源码变量能读到。
字段级统计 scripts/07-run-field-readdir.sh L1-L29 替换目标线程名后运行 P1-P4 字段级脚本。
残留检查 scripts/08-cleanup-check.sh L1-L9 检查是否还有残留 stap_* 模块或 staprun 进程。

函数级 .stp 脚本也放在仓库里：function-lock-page.stp、function-lock-wake.stp、function-readdir-entry.stp。字段级完整脚本见 stap/field-readdir-15s.stp L1-L125。

A.2 函数级 SystemTap：先看方向的输出

__lock_page 热点集中在目录遍历线程。下面输出里的 readdir_worker 是脱敏后的线程名：

1
2
__lock_page by comm:
  readdir_worker 169065

同一组输出里，unlock_page() 和 wake_up_page_bit() 也很热：

1
2
3
4
5
6
7
8
9
10
__lock_page by comm:
  readdir_worker 125074
unlock_page by comm:
  readdir_worker 199241
  bash 1855
  cat 973
  sleep 955
  loggerThread 492
wake_up_page_bit by comm:
  readdir_worker 199240

函数级阶段最有用的对比是 __lock_page 和 FUSE readdir 入口：

1
2
3
4
__lock_page by comm:
  readdir_worker 159375
fuse_readdir entry by comm:
fuse_readdir_uncached entry by comm:

A.3 字段级 SystemTap：直接看到的关键字段

字段级 SystemTap 直接看到的字段如下。它依赖 Ubuntu linux-image-unsigned-5.4.0-48-generic-dbgsym 解出的 DWARF vmlinux；输出里的 comm 和 pid 已脱敏：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
L502 cached_state comm=readdir_worker pid=545450 ctx_pos=0 ff_pos=0 cache_off=0 index=0 fi_cached=1 fi_size=5264 ff_ver=14 fi_ver=14
L539 before_parse comm=readdir_worker pid=646710 cache_off=0 index=0 size=4096
L388 dirent comm=readdir_worker pid=646710 offset=0 namelen=0 ino=0 off=0 type=0
L553 retry_before_align comm=readdir_worker pid=646710 cache_off=0 index=0

-- summary --
__lock_page by comm:
  readdir_worker 1083276
cached L502 by comm:
  readdir_worker 1801839
parse L388 by comm:
  readdir_worker 1801840
retry L553 by comm:
  readdir_worker 1801839

A.4 字段级脚本的四个 probe

字段级脚本的四个 probe 对应本文的四个字段读取位置：

probe GitHub 行号 读什么
P1 / L502 cached_state field-readdir-15s.stp L20-L54 目录缓存是否有效、reader 从哪里开始、cache_off 对应哪个 page index。
P2 / L539 before_parse field-readdir-15s.stp L56-L69 进入 fuse_parse_cache() 前的 cache_off、page index 和解析大小。
P3 / L388 dirent field-readdir-15s.stp L71-L85 当前 page offset 上的 struct fuse_dirent 字段。
P4 / L553 retry_before_align field-readdir-15s.stp L87-L102 retry 前 ff->readdir.cache_off 有没有推进。

下面继续展开每个 probe 为什么能读到这些字段，以及这些字段如何对应到主文里的模型。

A.5 P1：目录缓存是否有效，reader 从哪里开始

P1 的 probe 是：

1
kernel.statement("fuse_readdir@fs/fuse/readdir.c:502")

完整脚本位置见 field-readdir-15s.stp L20-L54。这个 probe 字符串容易让人困惑：正文里 fs/fuse/readdir.c:500-502 对应的是 fuse_readdir_cached() 里的 index = ff->readdir.cache_off >> PAGE_SHIFT。字段级脚本这里以 stap -L 实际列出的可探测点为准，选择 fuse_readdir@...:502 是为了在这个源码位置读到 $file/$ctx，再从 $file->private_data 取回 ff。

它输出 L502 cached_state，核心脚本可以简化成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
cache_off =
  @cast($file->private_data, "struct fuse_file", "kernel")
    ->readdir->cache_off
ff_pos =
  @cast($file->private_data, "struct fuse_file", "kernel")
    ->readdir->pos
ff_ver =
  @cast($file->private_data, "struct fuse_file", "kernel")
    ->readdir->version

fi_cached =
  @cast($file->f_inode, "struct fuse_inode", "kernel")
    ->rdc->cached
fi_size =
  @cast($file->f_inode, "struct fuse_inode", "kernel")
    ->rdc->size
fi_ver =
  @cast($file->f_inode, "struct fuse_inode", "kernel")
    ->rdc->version

printf("L502 cached_state ctx_pos=%d ff_pos=%d cache_off=%d index=%d fi_cached=%d fi_size=%d ff_ver=%d fi_ver=%d\n",
       $ctx->pos, ff_pos, cache_off, cache_off >> 12,
       fi_cached, fi_size, ff_ver, fi_ver)

这里有两条取字段路径：

脚本表达式 读出的对象 用途
$ctx->pos VFS 传入的目录逻辑位置 和 ff->readdir.pos 对比，看当前 reader 是否从目录开头重放。
$file->private_data cast 成 struct fuse_file 这次打开目录对应的 FUSE file handle，也就是 ff 读取 ff->readdir.cache_off/pos/version。
$file->f_inode cast 成 struct fuse_inode 当前目录对应的 FUSE inode，也就是 fi 读取 fi->rdc.cached/size/version。

$file->private_data 这条线对应前面出现过的 ff = file->private_data。比较容易漏的是 $file->f_inode 这条线：$file 是 struct file *，$file->f_inode 是 struct inode *。FUSE 在内存里实际分配的是一个更大的 struct fuse_inode，并把 VFS 通用的 struct inode inode 放在第一个字段：

1
2
3
struct fuse_inode object
    + offset 0: struct inode inode      <-- $file->f_inode 指向这里
    + 后续字段: rdc.cached / rdc.size / rdc.version

换成地址看就是：

1
2
3
struct fuse_inode object 地址: 0xffff888012340000
    +0x0000 struct inode inode          <-- file->f_inode = 0xffff888012340000
    +后面  FUSE 私有字段，比如 rdc.cached / rdc.size / rdc.version

因为 struct inode inode 是第一个字段，file->f_inode 指向的地址也就是整个 struct fuse_inode 对象的起始地址。SystemTap 的 @cast($file->f_inode, "struct fuse_inode", "kernel") 可以理解成：按 struct fuse_inode 的布局解释这个地址，然后读取后面的 rdc 字段。

P1 输出里的关键字段是：

1
ctx_pos=0 ff_pos=0 cache_off=0 index=0 fi_cached=1 fi_size=5264 ff_ver=14 fi_ver=14

这里能看到：目录缓存被认为有效，缓存范围超过一页，当前 reader 正从缓存字节偏移 0 重放，对应 page index 0；同时 ff_ver == fi_ver，这个样本没有命中 version mismatch reset 分支。

A.6 P2：准备解析的是哪一页

P2 的 probe 是：

1
kernel.statement("fuse_readdir_cached@fs/fuse/readdir.c:539")

完整脚本位置见 field-readdir-15s.stp L56-L69。它输出 L539 before_parse，核心脚本是：

1
2
3
4
cache_off = $ff->readdir->cache_off

printf("L539 before_parse cache_off=%d index=%d size=%d\n",
       cache_off, cache_off >> 12, $size)

这里 $ff 是 fuse_readdir_cached() 里的 struct fuse_file *ff，$size 是源码在进入 fuse_parse_cache() 前算出的这次解析大小。P2 不需要重新证明 page cache 机制；file->f_mapping + page index + FGP_LOCK 怎么接到 __lock_page，见附录 C：cache_off 为 0 为什么会表现成 __lock_page 热点。

P2 输出里的关键字段是：

1
cache_off=0 index=0 size=4096

这里能看到：字段级样本里，内核已经拿到 page index 0，并准备按完整一页交给 fuse_parse_cache() 解析。

A.7 P3：当前 cached dirent 是否为空

P3 的 probe 是：

1
kernel.statement("fuse_parse_cache@fs/fuse/readdir.c:388")

完整脚本位置见 field-readdir-15s.stp L71-L85。它输出 L388 dirent，核心脚本是：

1
2
3
printf("L388 dirent offset=%d namelen=%d ino=%d off=%d type=%d\n",
       $offset, $dirent->namelen,
       $dirent->ino, $dirent->off, $dirent->type)

在源码里，page 是 fuse_readdir_cached() 通过 find_get_page_flags(..., FGP_LOCK) 拿到的缓存页，addr 来自 kmap(page)，offset 是 fuse_parse_cache() 里的当前 page 内偏移，dirent 是 addr + offset 得到的当前 cached directory entry：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/* fs/fuse/readdir.c:431, func fuse_readdir_cached() */
static int fuse_readdir_cached(struct file *file, struct dir_context *ctx)
{
    ...

    page = find_get_page_flags(file->f_mapping, index,       /* L514 */
                               FGP_ACCESSED | FGP_LOCK);    /* L515 */
    ...
    addr = kmap(page);                                  /* L539 */
    res = fuse_parse_cache(ff, addr, size, ctx);        /* L540 */

    ...
}

/* fs/fuse/readdir.c:377, func fuse_parse_cache() */
static enum fuse_parse_result fuse_parse_cache(struct fuse_file *ff,
                                               void *addr, unsigned int size,
                                               struct dir_context *ctx)
{
    unsigned int offset = ff->readdir.cache_off & ~PAGE_MASK;  /* L381 */
    ...
    struct fuse_dirent *dirent = addr + offset;                /* L387 */
    ...
}

P3 输出里的关键字段是：

1
offset=0 namelen=0 ino=0 off=0 type=0

结合 P2 的 cache_off=0 index=0 size=4096，这说明 SystemTap 读到的是 page index 0 起始位置的 struct fuse_dirent。前面的 继续往里看：cached readdir 当时读到哪里 和 看源码：cached readdir 为什么会死循环 已经解释了 namelen=0 为什么会让解析提前停止；这里的重点只是说明这些字段是由 L388 probe 直接读出来的。

A.8 P4：retry 前缓存字节偏移有没有推进

P4 的 probe 是：

1
kernel.statement("fuse_readdir_cached@fs/fuse/readdir.c:553")

完整脚本位置见 field-readdir-15s.stp L87-L102。它输出 L553 retry_before_align，核心脚本是：

1
2
3
4
cache_off = $ff->readdir->cache_off

printf("L553 retry_before_align cache_off=%d index=%d\n",
       cache_off, cache_off >> 12)

L553 在 fuse_readdir_cached() 里：

1
2
3
4
5
6
7
8
9
10
/* fs/fuse/readdir.c:431, func fuse_readdir_cached() */
static int fuse_readdir_cached(struct file *file, struct dir_context *ctx)
{
    ...

    ff->readdir.cache_off =
        ALIGN(ff->readdir.cache_off, PAGE_SIZE);       /* L553 */

    ...
}

这个 probe 命中时打印的是赋值前的 ff->readdir.cache_off。P4 输出里的关键字段是：

1
cache_off=0 index=0

所以带入 L553 就是：

1
ALIGN(0, PAGE_SIZE) = 0

这和前面的源码解释对应起来：P3 看到空 dirent，缓存字节偏移没有推进；P4 看到 retry 前它仍然是 0，因此 goto retry 之后仍回到 page index 0。

A.9 残留检查

复现实验结束后，运行 scripts/08-cleanup-check.sh L1-L9，确认没有残留 stap_* 模块或 staprun 进程。

附录 B：overlayfs 如何转到 lower FUSE file

这里说明这条调用链怎么一路走到 lower FUSE file：业务进程读目录，最后会进入 lower FUSE file。overlayfs 在这里负责把 readdir 交给 lower FUSE file，后面对 page index 0 / namelen=0 的分析主要都在 lower FUSE 里。

对象链可以看成这样：

1
2
3
4
5
6
7
业务进程的目录遍历线程
    -> 运行时/库函数读取目录流
        -> 需要补充目录项时进入 getdents64(fd, ...)
        -> fd 找到 overlay struct file
            -> overlay_file->private_data = od
            -> od->realfile = lower FUSE struct file
                -> lower_fuse_file->private_data = ff

overlayfs 打开目录时，会再打开真实的 lower 目录文件，然后把它放到 overlay 自己的私有状态里。这里的 file 还是 overlay 的 struct file，file->private_data = od 只是把 lower realfile 挂到 overlay file 上，后续 readdir 才能找回来。源码位置是 fs/overlayfs/readdir.c:896-916。

1
2
3
4
5
6
7
8
9
10
11
12
/* fs/overlayfs/readdir.c:896, func ovl_dir_open() */
static int ovl_dir_open(struct inode *inode, struct file *file)
{
    ...

    realfile = ovl_path_open(&realpath, file->f_flags);    /* L908 */
    ...
    od->realfile = realfile;                               /* L913 */
    file->private_data = od;                               /* L916 */

    return 0;
}

后续 ovl_iterate() 会从 overlay file 的 private_data 里取出 od。这一步会从 overlay file 换成 od->realfile 继续读，所以后面的 iterate_dir(od->realfile, ctx) 才会进入 lower FUSE 的 readdir。源码位置是 fs/overlayfs/readdir.c:736-764。

1
2
3
4
5
6
7
8
/* fs/overlayfs/readdir.c:736, func ovl_iterate() */
static int ovl_iterate(struct file *file, struct dir_context *ctx)
{
    struct ovl_dir_file *od = file->private_data;          /* L738 */
    ...

    return iterate_dir(od->realfile, ctx);                 /* L764 */
}

lower FUSE 目录被打开时，FUSE 会分配 struct fuse_file *ff，然后把它放进 lower FUSE struct file 的 private_data。这样前面的 iterate_dir(od->realfile, ctx) 进入 FUSE 后，fuse_readdir() 才能用 file->private_data 取回同一个 ff。源码位置是 fs/fuse/file.c:139-170。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/* fs/fuse/file.c:133, func fuse_do_open() */
int fuse_do_open(struct fuse_conn *fc, u64 nodeid, struct file *file,
                 bool isdir)
{
    ...

    ff = fuse_file_alloc(fc);                              /* L139 */
    ...
    ff->open_flags = outarg.open_flags;                    /* L153 */
    ...
    file->private_data = ff;                               /* L170 */

    return 0;
}

附录 C：cache_off 为 0 为什么会表现成 __lock_page 热点

这里补充最开始看到的 __lock_page 热点怎么接到正文里的 cached readdir 路径。这个附录只解释 page lock 热点来源；正文里的死循环主线，还是看 namelen=0 为什么让 cache_off 不推进。

FUSE directory cache 字节流保存在 file->f_mapping 对应的目录 inode page cache 里。struct address_space 可以先理解成“某个文件或目录对应的 page cache 索引表”。内核用 mapping + page index 找到一个 struct page。

FUSE cached readdir 会先用缓存字节偏移算要读哪一页：

1
page index = ff->readdir.cache_off >> PAGE_SHIFT

字段级 SystemTap 读到的 ff->readdir.cache_off = 0，所以算出来就是 page index 0。源码位置是 fs/fuse/readdir.c:500-502。

把字段值带进来，这条映射就是：

1
2
3
4
5
ff->readdir.cache_off = 0
    -> page index = 0 >> PAGE_SHIFT = 0
    -> file->f_mapping
        -> 这个目录 inode 的 page cache
        -> FUSE directory cache 的 page index 0

对应到源码，个人书签在公共抄本 byte 0，因此源码会去拿保存 byte 0 的 page index 0。

接着 FUSE 用 find_get_page_flags(..., FGP_LOCK) 拿这个缓存页。FGP_LOCK 的意思是：找到 page 后，还要拿 page lock，保证当前线程解析这页内容时不会和其他修改/解析冲突。源码位置是 fs/fuse/readdir.c:514-515。

1
2
3
4
5
6
7
8
9
10
/* fs/fuse/readdir.c:431, func fuse_readdir_cached() */
static int fuse_readdir_cached(struct file *file, struct dir_context *ctx)
{
    ...

    page = find_get_page_flags(file->f_mapping, index,       /* L514 */
                               FGP_ACCESSED | FGP_LOCK);    /* L515 */

    ...
}

这里要多跨一层：find_get_page_flags() 本身是 include/linux/pagemap.h 里的 inline wrapper，它会把 FGP_LOCK 这个 flag 原样传给 pagecache_get_page()。所以从上一段代码继续往下看，下一站就是 pagecache_get_page() 检查 fgp_flags & FGP_LOCK，再调用 lock_page()；如果 trylock_page() 拿不到锁，才会落到 __lock_page()。源码位置是 include/linux/pagemap.h:263、mm/filemap.c:1641、include/linux/pagemap.h:476。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* mm/filemap.c:1629, func pagecache_get_page() */
struct page *pagecache_get_page(struct address_space *mapping, pgoff_t offset,
                                int fgp_flags, gfp_t gfp_mask)
{
    ...

    if (fgp_flags & FGP_LOCK) {     /* L1641 */
        ...
        lock_page(page);            /* L1648 */
    }

    ...
}

/* include/linux/pagemap.h:476, func lock_page() */
static inline void lock_page(struct page *page)
{
    ...

    if (!trylock_page(page))        /* L479 */
        __lock_page(page);          /* L480 */
}

调用方向可以概括成：

1
2
3
4
5
6
7
8
9
10
11
业务进程的目录遍历线程
    -> 运行时/库函数读取目录流
    -> 需要补充目录项时进入 getdents64(fd, ...)
    -> 中间多一层 overlayfs 转发
    -> lower FUSE: fuse_readdir()
        -> fuse_readdir_cached()
            -> index = ff->readdir.cache_off >> PAGE_SHIFT
            -> find_get_page_flags(file->f_mapping, index, FGP_LOCK)
                -> pagecache_get_page()
                    -> lock_page()
                        -> __lock_page()
相关文章
  • 2026-04-23
    从最小 FUSE 复现到 nydusd umount 修复：一次挂载点失效通知没有发到正确位置的问题

    太长不看版

    这个问题发生在 nydusd 重新挂载镜像的时候：第一次挂载后路径能访问；卸载后再挂回同一条路径，直接访问有时会提示“不存在”。但如果先对它的父目录执行一次 ls -l，再访问原来的路径，它又能恢复。

    ls -l 这里不是普通的“看一眼目录”。它会在读父目录名字的同时，继续读取子项属性；这会让内核重新拿到当前的“这个名字现在对应哪个对象”。这部分机制正文会先用一个最小 FUSE demo 展开。

    根因是卸载时，nydusd 需要告诉内核：“这个父目录下面的某个名字已经变了。”原来的代码通知发错了位置，内核还记着旧的名字关系，所以直接按路径访问时会走到旧状态。修复就是把通知发到正确位置：不要把整条挂载路径当成一个名字，而是用“直接父目录 + 最后一级名字”去通知内核。

    正文的走法是：先看现象和一个最小 FUSE demo，再回到 nydusd 的真实路径结构和源码修复。

  • 2015-05-06
    (nginx源码系列五)--nginx文件的内存缓存分析

    nginx的文件缓存分为两种，内存缓存和硬盘缓存。

    内存缓存指文件句柄等信息进行缓存，减少使用open等的系统调用。

    硬盘缓存指文件被缓存到硬盘上，一般是因为当作反向代理用才会有这种需求。

    内存缓存是全模块都可以调用的，因为封装在core/ngx_open_file_cache.c中。

    而硬盘缓存只有http模块可以调用，因为封装在http/ngx_http_file_cache.c中，最常见的就是upstream模块的cache了。

  • 2022-09-29
    perf的使用

    之前写过一篇c++ 分析 gperftools 总结

    对普通的性能优化来说，gperftools已经足够了

    但是如果要深入优化，还是需要借助linux内置的perf工具

    这个工具的功能包括但不限于：

    • 协助优化代码中的cpu热点
      • gpertools最多只能精确到某一行热点，perf是汇编级别的，因此可以协助优化生成的汇编代码
    • 协助优化代码的分支预测命中率
    • 协助优化代码的cpu高速缓存命中率
    • 协助优化代码中对内核部分的使用
    • 协助理解代码运行时在linux的调度情况

  • 2024-12-07
    proc下meminfo的细节

    续接十年前总结的前文linux的内存管理介绍

    最近遇到了Serverless平台的管理节点上报内存不准确的问题，导致调度误判从而大量oom，所以不同于前文对meminfo一笔带过，需要对meminfo做一个系统的深入了解，并对其内容做一个分类，搞清楚存在的相互联系

    首先贴一个/proc/meminfo的数据，可以看到，有49项，非常复杂

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    MemTotal:        1950928 kB
    MemFree:          110512 kB
    MemAvailable:     300776 kB
    Buffers:               0 kB
    Cached:           295128 kB
    SwapCached:            0 kB
    Active:          1431548 kB
    Inactive:         159160 kB
    Active(anon):    1293796 kB
    Inactive(anon):     1916 kB
    Active(file):     137752 kB
    Inactive(file):   157244 kB
    Unevictable:           0 kB
    Mlocked:               0 kB
    SwapTotal:             0 kB
    SwapFree:              0 kB
    Dirty:              2108 kB
    Writeback:             0 kB
    AnonPages:       1295424 kB
    Mapped:            85936 kB
    Shmem:              2188 kB
    KReclaimable:      53172 kB
    Slab:             132728 kB
    SReclaimable:      53172 kB
    SUnreclaim:        79556 kB
    KernelStack:        9360 kB
    PageTables:        14280 kB
    NFS_Unstable:          0 kB
    Bounce:                0 kB
    WritebackTmp:          0 kB
    CommitLimit:      975464 kB
    Committed_AS:    3710176 kB
    VmallocTotal:   34359738367 kB
    VmallocUsed:           0 kB
    VmallocChunk:          0 kB
    Percpu:             1136 kB
    HardwareCorrupted:     0 kB
    AnonHugePages:    397312 kB
    ShmemHugePages:        0 kB
    ShmemPmdMapped:        0 kB
    HugePages_Total:       0
    HugePages_Free:        0
    HugePages_Rsvd:        0
    HugePages_Surp:        0
    Hugepagesize:       2048 kB
    Hugetlb:               0 kB
    DirectMap4k:      430776 kB
    DirectMap2M:     1583104 kB
    DirectMap1G:           0 kB

    MemTotal，MemFree，MemAvailable
